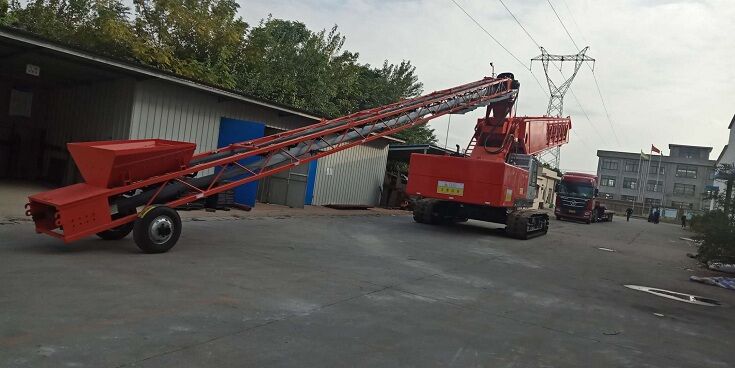

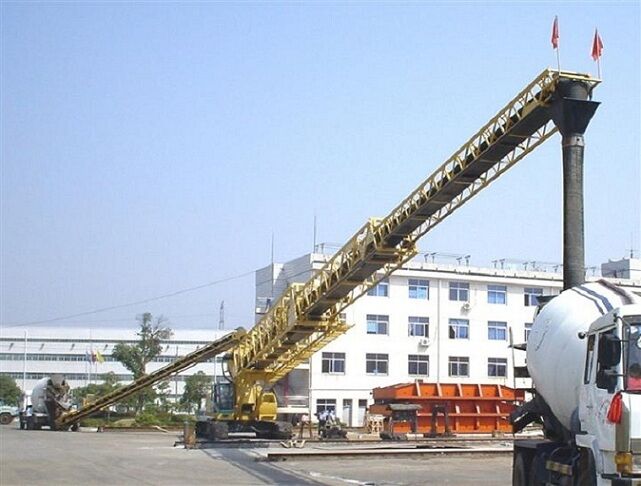

履帶式混凝土布料機安裝調試程序設定
一：履帶式混凝土布料機安裝
履帶式布料機的安裝程序:1 將未帶配重的底盤移至安裝場地，使機體由正前方轉90°向著履帶的側面。拉起履帶伸縮轉換桿，由銷孔的位置撥出4根鎖緊銷。把左行走桿推向前方時，履帶就會擴張，導銷碰觸著了拉桿長孔的末端時，左行走桿回到中位。把4個鎖緊銷插入銷孔的位置，加以鎖定。最后把履帶伸縮轉換桿推向前方的“行走位置”，機體回轉至正前方，完成履帶擴張操作。
2 用吊車將布料皮帶輸送機吊起，如有必要再用手拉葫蘆調平，用二根連接銷軸與三角支架連接，將布料皮帶輸送機放在安全凳上(安全凳應置于布料皮帶輸送機最前端)。
二：履帶式混凝土布料機調試
主體功能的調試
1、調試順序:單項空載調試、聯動空載調試、試生產調試。

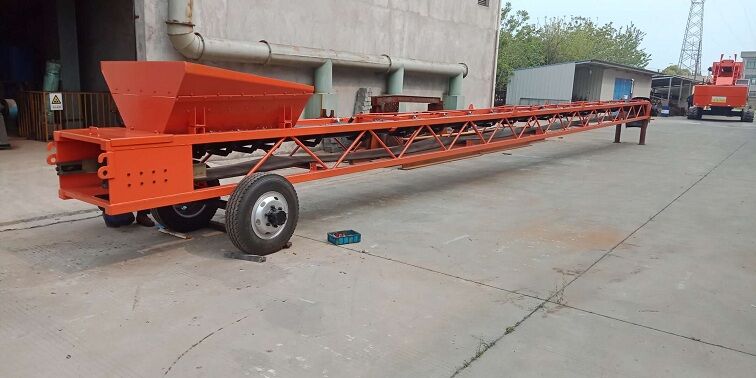

單項空載調試包括底盤行走、回轉、變幅、桁架伸縮、布料膠帶機、上料膠帶機等運行調試。此過程主要調整皮帶跑偏、皮帶張緊程度、伸縮限位、回轉速度、變幅速度等。
聯動空載調試:按順序啟動布料膠帶機和上料膠帶機，待運行穩定后，再任意操作回轉、變幅、桁架伸縮等動作。檢驗各個動作是否能夠協調運行。
試生產調試:在聯動空載調試完后，準備好試生產用的混凝土和場地，進行試生產，經驗布料機的生產能力。
三：履帶式布料機安全保護功能調試
1 伸縮行程限位精度應滿足0.5,的設計要求。例如:最大布料半徑為40米的布料機，其限位精度應在200mm以內。
2 出料口荷重自動保護裝置設置荷載為500kg(誤差小于5,)。
履帶式布料機拆除
拆除方案應經項目的技術負責人批準方能實施。
拆除原則按照安裝程序逆序進行:
首先將布料桁架放下，在桁架前端用安全凳墊好;依次拆下附件(油管、電氣)、上料膠帶機、主機受料斗、配重、油缸、布料膠帶機、三角支架等。
