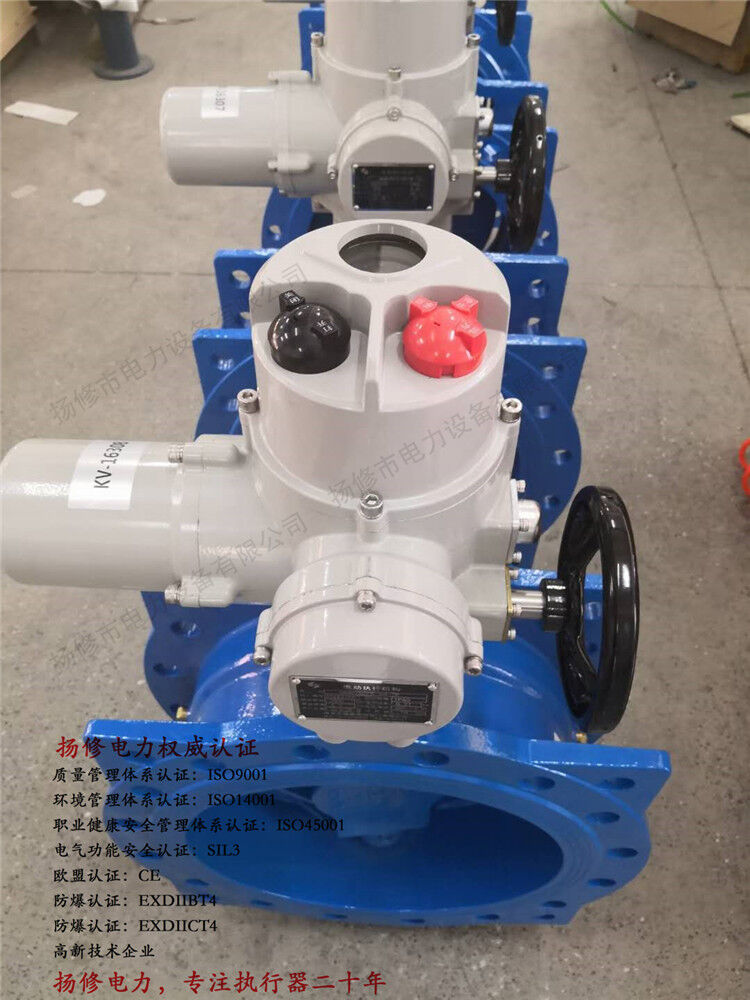

揚州揚修智能型閥門電裝F-DQW200部分回轉結構；
DQ/JW(B)系列整體型部分回轉/角行程電動執行機構適用于開啟、關閉或調節蝶閥、球閥和擋板等做90°角行程閥門。
本系列電動執行機構可遠距離控制，也可現場操作。廣泛用于電力、冶金、石油、化工、食品、紡織、造紙、制藥、水廠和污水處理等行業。
本產品的性能符合JB/T8528-1997《普通型閥門電動裝置技術條件》的規定；隔爆型的性能符合GB3836.1-2000《易爆性氣體環境用電氣設備第1部分：通用要求》，GB3836.2-2000《易爆性氣體環境用電氣設備第2部分：隔爆型“d”》及JB/T8529-1997《隔爆型閥門電動裝置技術條件》的規定。
電源：常規，三相380V（50Hz）
特殊，三相660V、440V、415V（50Hz、60Hz）；
單相220V、110V（50Hz、60Hz）
環境溫度：-20~+60℃ （特殊訂貨-40~+80℃）。
相對濕度：≤95%（25℃時）。
3.工作環境和主要技術參數
戶外型：用于無易燃、易爆和無腐蝕性介質的場所；
隔爆型防爆等級： EXdIIBT4 適用于環境為IIA、IIB級T1-T4組的易爆性氣體混合物。
防護等級：IP65（特殊訂貨IP67、IP68）
工作制式：調節型為S5，負載持續率為10%，工作次數為630c/h;
開關型為S2，10min.
開關型和調節型電氣部分結構
1開關型：控制系統與電動裝置于一體稱為一體化開關型電動裝置，其電氣部分主要由開關型模塊、旋鈕組件、開度表（或數顯指示器）、接觸器等組成，見圖4。電氣元件安裝在一塊可翻轉的板上，以便對力矩控制機構、行程控制機構、開度指示機構進行調整。旋鈕裝置上有兩個旋鈕，其中一個為狀態旋鈕（右邊），另一個為操作旋鈕（左邊），依靠在電氣罩殼上，突出箭頭指示操作方式，操作旋鈕順時針旋至箭頭處為開閥，逆時針為關閥；
2調節型：在開關型基礎上引入調節系統即形成調節型電動裝置，其電氣部分由調節模塊、旋鈕組件、開度表（或數顯指示器）、接觸器等組成。可接收和輸出4~20mA標準信號。
