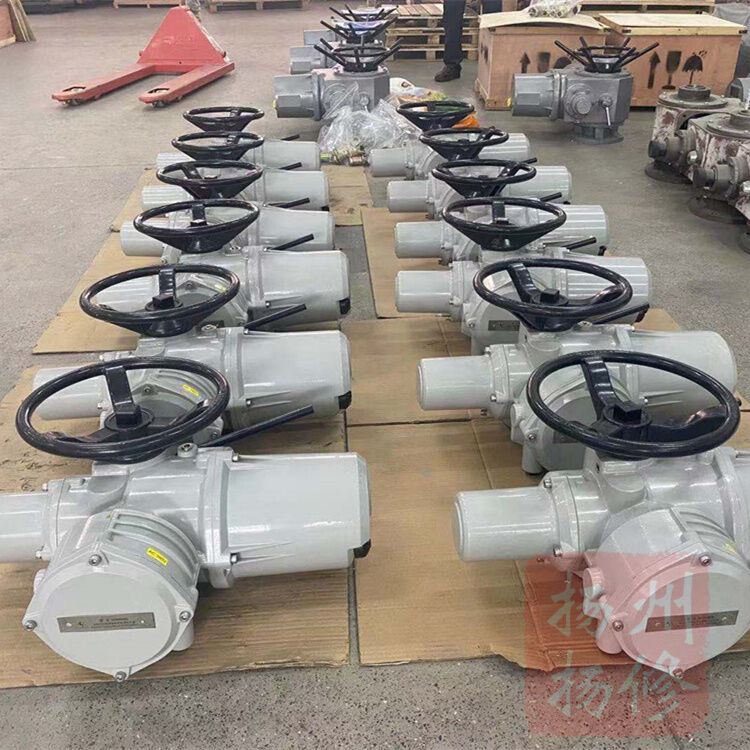

智能MODBUS總線型執行機構2SA8521-3A0-BCH

手機掃描查看

可實現電動閥門的現場、遠程操作控制；顯示閥門當前開度、狀態、故障等信息，并將開度信息、運行狀態以開關信號和模擬信號形式反饋到集中控制室。控制系統可通過人機交互界面在不打開罩蓋的情況下，對各級控制參數進行設置。

控制系統包含以下部件：

控制面板。控制面板帶有64*128點陣液晶屏和4個霍爾位置開關。可顯示執行器運行狀態；設置工作模式（現場、遠程、停止）；進行現場操作；并能進入組態狀態，設置系統控制參數等。控制面板通過6芯連接線與主控板連接。

旋鈕組件。旋鈕組件包括位置選擇旋鈕和操作旋鈕，旋鈕背面帶有磁鋼，與控制面板上的霍爾位置開關配合可實現非接觸式操作。

主控板。主控板安裝在機身內，內置電源電路和微處理器，實現電動執行器智能控制。主控板主要功能包括：控制電源處理；模擬信號輸入檢測；模擬信號輸出控制；開關信號輸入檢測；開關控制信號輸出；與面板通信處理等。

編碼器。編碼器與執行器中轉連接，用于檢測閥門當前開度。編碼器為12位或16位精度，SSI接口輸出位置信息；

電機驅動部件。主控板直接驅動，驅動方式為繼電器換向、可控硅輸出，可直接實現額定電流不大于4A的三相電機可逆控制。

   遙控器。控制面板帶有紅外接收功能，配合紅外遙控器可進行參數設置。

工作環境和主要技術參數

1、工作電壓范圍。 三相：380VAC。范圍：340VAC~420VAC；

單相：220VAC。范圍：200VAC~240VAC；

（其他電源輸入規格可定制）。

2、工作溫度范圍。-20℃~70℃；

3、存儲溫度范圍。-40℃~85℃；

4、使用濕度范圍。≤90%RH，不結露，周圍不含強腐蝕性、易燃易爆氣體或粉塵。

5、模擬信號反饋。反饋當前閥門開度信號，常規為DC4~20mA電流信號，負載能力≤750Ω；

6、開關信號反饋。反饋6組繼電器開關信號。其中1路為故障狀態，其余5路可通過菜單人工編程設置；

7、模擬信號輸入。檢測輸入開度信號，常規為DC4~20mA電流信號，內部負載大小240Ω；

8、開關信號輸入。檢測遠程打開、關閉、保持、ESD緊急狀態4路開關量，作為遠程控制信號。

9、各路信號隔離。各輸入輸出端子通過繼電器、光電耦合器隔離，可承受2000V浪涌電壓。

10、          驅動信號輸出。繼電器信號。可適用于可逆控制，接通持續率50%，每小時接通次數≤1200次；

11、          全中文LCD顯示。漢字菜單顯示，方便用戶觀察狀態及操作。

12、          故障自診斷功能。出現故障自動執行保護，并能在顯示屏上顯示故障原因。
