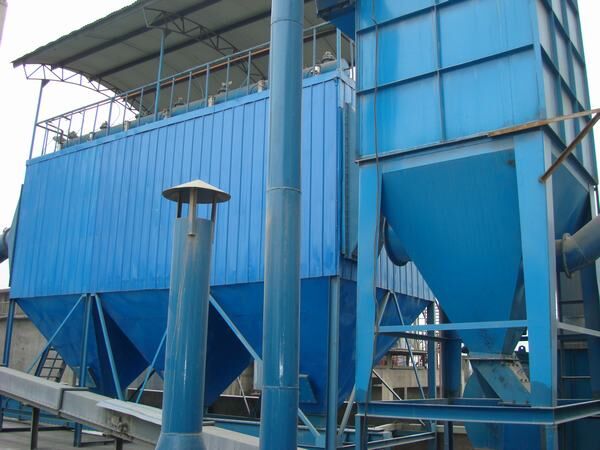

點擊下圖片即可查看大圖
型號：PPCS96-2x7
處理風量（m3/h） A >100g/ m3n :85000 B≤100g/ m3n:94100
過濾風速（m/min）:1.0-1.2
總過濾面積（m2）：1344
凈過濾面積（m2）：1248
收塵器室數（個）：14
濾袋總數(條)：1344
收塵器阻力（Pa）:1500-1700
出口氣體含塵濃度（mg/m3n）：<50
收塵器承受負壓（Pa）:9000
清灰壓縮空氣 壓力(Pa)：（4-6）*105 耗氣量（m3標/min）:1.2（2.5）
剛性葉輪給料機、無動力卸灰閥：下料口400*400轉速22.5rpm減速電機功率2.6KW
螺旋輸送機 規格LS400*6.84m 減速電機TY100-35.5-2.2 2.2kw 2臺
保溫面積（m2）:245
設備總量（約值，不包括保溫層）（kg）:29400
PPCS96-2x7氣箱脈沖袋收塵器構造及工作原理
1、袋式除塵器結構主要有以下部分組成：
（1）箱體：包括濾袋式、凈氣室、花板、濾袋、濾袋框架、檢修門，箱體設計耐壓力±5000Pa.
（2）出風系統：包括風機連接管、風機、風機配用電動機。
（3）噴吹系統：包括分氣包、脈沖閥、噴吹管、文氏管、程序控制儀。
（4）進氣和排灰部分有兩種形式：一種為標準帶灰斗式（A型），另一種為敞開法蘭式（B型）。
2、袋式除塵器工作原理
含塵氣體由進氣口進入灰斗經容積式分離后進入濾袋式（或通過敞開法蘭口直接進入濾袋室），較粗顆粒落入灰斗或灰倉，含塵氣體透過濾袋過濾為凈化氣體后進入凈氣室，再經凈氣室排氣口由風機排出。粉塵積附在濾袋的外面，且不斷增加，使袋式除塵器的阻力不斷上升，為使設備阻力不超過1200Pa，袋式除塵器能繼續工作，需定期清除濾袋上的粉塵。清灰時由脈沖程序控制儀定時按程序起動各脈沖閥，使分氣包內的壓縮空氣（氣壓0.5~0.7MPa）由噴吹管孔眼噴出（稱一次風），通過文氏管誘導數倍于一次風的周圍空氣（稱二次風）進入濾袋，使濾袋在瞬間急劇膨脹，并伴隨著氣流的反向作用抖落積附在濾袋外表的粉塵，達到清灰的目的。
