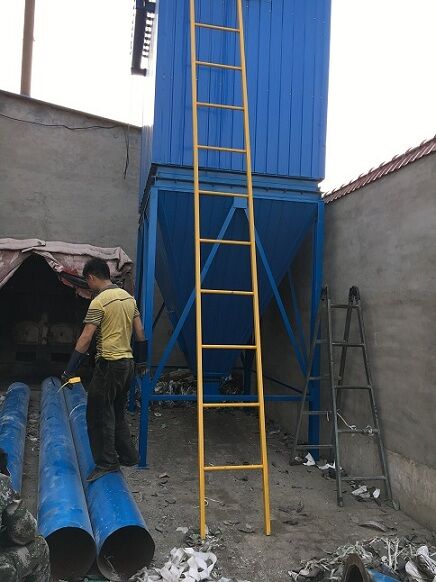

單機脈沖袋式除塵器產品說明
一：單機脈沖袋式除塵器設備技術性能
規格型號 HMC48 HMC64 HMC80 HMC96處理煙氣量 2200-3300m3/h 2900-4300m3/h 3900-5400m3/h 4900-6500m3/h
煙氣溫度 ＜120℃ ＜120℃ ＜120℃ ＜120℃
入口含塵濃度 ＜80g/m3 ＜80g/m3 ＜80g/m3 ＜80g/m3
出口含塵濃度 ＜50 mg/N m3 ＜50 mg/N m3 ＜50 mg/N m3 ＜50 mg/N m3
收塵器阻力 ＜1700 Pa ＜1700 Pa ＜1700 Pa ＜1700 Pa
漏風率 ＜3% ＜3% ＜3% ＜3%
壓縮空氣壓力 （0.5-0.7）MPa （0.5-0.7）MPa （0.5-0.7）MPa （0.5-0.7）MPa
空氣消耗量 0.2m3/min 0.24m3/min 0.3m3/min 0.34m3/min
脈沖閥數量 6 8 10 12
風機風量 3000 4000 5000 6000
風機風壓 2300-2500Pa 2300-2500Pa 2300-2500Pa 2300-2500Pa
電機功率 5.5Kw 7.5Kw 7.5Kw 7.5Kw
給料機 300×300 300×300 300×300 300×300
電機功率 1.5Kw 1.5Kw 1.5Kw 1.5Kw
設備重量 1820Kg 2050Kg 2310Kg 2800Kg
二：單機脈沖袋式除塵器用途、結構概述和工作原理
2.1用途
本設備主要用于適應于破碎機、水泥磨、原料磨、提升機、包裝機、選粉機、輸送機、庫頂、庫底等揚塵點的收塵，廣泛應用于冶金、電力、水泥、化工、輕工等行業。
2.2結構概述
本收塵器過濾方式為外濾式，負壓操作。袋收塵器由殼體、過濾裝置、噴吹系統、灰斗、壓縮空氣系統、樓梯平臺等部分組成。
2.2.1殼體
袋收塵器全部采用鋼結構外殼。殼體一般在制造廠把殼體等主要部件制造完后，分片運往現場，現場再組裝。
2.2.2灰斗
本收塵器下部沿氣流走向設有槽形集灰斗，出料口處裝設鎖風星形下料器。
2.2.3清灰系統
本設備清灰系統是采用壓縮空氣行噴吹裝置。每條噴管噴吹8
條濾袋，清灰效率高。
壓縮空氣儲氣罐：為保證提升閥和脈沖閥所需的空氣壓力，本設備自帶儲氣罐，每個脈沖閥均安裝于罐體。
2.2.4壓縮空氣管路系統
壓縮空氣管路系統是為脈沖閥和提升閥的氣缸提供壓縮空氣的裝置，它是由管路、氣源過濾減壓閥等組成。儲氣罐的壓力要保持5x105 ～7x105 Pa。
2.2.5本設備分別在兩側接入壓縮空氣。要求壓縮空氣是經過干燥處理的氣體，壓縮空氣進入設備前，首先通過調壓閥和過濾器保證進入本設備的壓縮空氣壓力穩定和清潔。
2.3工作原理
當含塵氣體從進風口進入收塵器后，首先碰到進出風口中間的斜隔板，氣流便轉向流入灰斗，同時氣流速度變慢。由于慣性作用，使氣流中的粗顆粒粉塵直接落入灰斗，起到預收塵的作用。進入灰斗的氣流隨后折轉向上，通過內部裝有金屬骨架的濾袋，粉塵被捕集在濾袋的外表面，凈化后的氣體進入濾袋室上部的清潔室，匯集到出風管排出。
