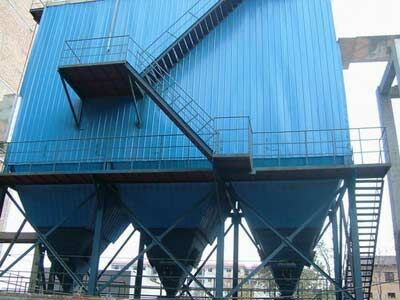

一：PPC96-5氣箱脈沖袋收塵器結構組成
1：殼體：
包括清潔室（或稱氣體凈化箱、所箱）、過濾室、分室隔板、檢修門及殼體結構。清潔室內設有提升閥與花板，噴吹短管：過濾室內設有濾及其骨架。
2：灰斗及卸灰機構：
有灰斗和按不同系列、不同的進口粉塵濃度，分別設置螺旋輸送機，空氣輸送斜槽和剛性葉輪卸料器(卸灰閥)。
3：進出風箱體：
包括進出風管路及中隔板。單排(或單列)結構布置在殼體一側，雙排(或稱雙列)結構布置在殼體中間：32系列較小無箱體，進出風管路分別接于灰斗與清潔室上。
4：脈沖清灰裝置：
包括脈沖閥、氣包、提升閥用氣缸及其電磁閥等。
5：壓縮空氣管路及減壓裝置、油水分離器、油霧器等。
6：支柱及立式籠梯、欄桿。
二：PPC96-5氣箱脈沖袋收塵器技術參數
型號：PPCS96-5氣箱脈沖袋收塵器
處理風量（m3/h） :26000
過濾風速（m/min）:1.0-1.2
總過濾面積（m2）：480
凈過濾面積（m2）：384
收塵器室數（個）：5
濾袋總數(條)：480
收塵器阻力（Pa）:1500-1700
出口氣體含塵濃度（mg/m3n）：<50
收塵器承受負壓（Pa）:9000
清灰壓縮空氣 壓力(Pa)：（4-6）*105 耗氣量（m3標/min）:0.9（1.8）
剛性葉輪給料機、無動力卸灰閥：下料口300*300轉速22.5rpm減速電機功率2.6KW
螺旋輸送機 規格LS400*4.4m 減速電機TY100-35.5-2.2 2.2kw
保溫面積（m2）:120
設備總量（約值，不包括保溫層）（kg）:11800
