一：原始參數
1）物料：石灰石
2）最大進料顆粒：小于850mm
3）出料粒度：0-5mm，5-10mm，10-20mm，20-31.5mm
4）處理能力：400t/h
5）砂粒生產為干法生產
6）系統中皮帶機長度根據現場布置形式調整
7）安裝形式：固定式
二：主要生產設備如下：
1）GBZ1400*5000重型板式喂料機，
2）PE1000×1200顎式破碎機
3）PF1620反擊式破碎機
4）2YK-2685圓振動篩,3YK-2685圓振動篩,
5）B1200皮帶輸送機，B1000皮帶輸送機，B800皮帶輸送機
三：生產工藝流程如下：
大料倉物料→GBZ1400×8000重型板式喂料機→PE1000×1200顎式破碎機→B1200皮帶輸送機→PF1620反擊式破碎機→B1200皮帶輸送機→2YK-2685圓振動篩→3YK-2685圓振動篩
注：經過2YK-2685圓振動篩篩分后，大于31.5mm的石料用B100的皮帶輸送機返回到PF1620反擊式破碎機，20-31.5的骨料用B800皮帶輸送機輸送到產品堆場，而0-20mm的骨料通過B1000輸送到3YK-2685振動篩，經過篩分后0-5mm，5-10mm，10-20mm的三種規格骨料通過B800皮帶輸送機輸送到成品堆場。

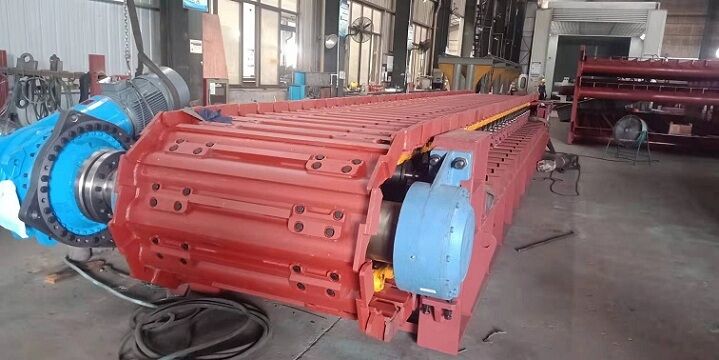

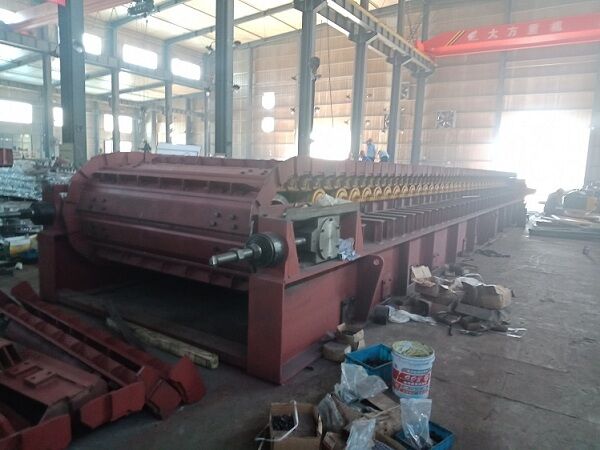

四：GBZ1400×8000重型板式喂料機技術參數如下：
內容 單 位 參 數 備注
規格 GBZ1400×8000
槽板寬度 mm 1400 底板材質16Mn厚度18mm
中心距 mm 8000
最大物料粒度 mm ≤850
輸送物料 石灰石
物料容重 t/m3 1.6
輸送量 t/h 400
輸送傾角 ° 0
輸送速度 m/s 0.1
坦克履帶鏈節距 mm 203
電動機 YVF2-200L-4-30 變頻調速
功率 kW 30
減速機 P2KA16-500 扭力臂空心軸套裝
速比 i 500
安裝方式 左裝/右裝
設備重量 t 31
五：GBZ1400×8000mm重型板式喂料機供貨范圍
序號 設備及部件名稱 數量或規格
1 重型板式給料機 GBZ1400×8000mm
1.1 傳動裝置 1套
1.1.1 減速器 P2KA16-500（1臺）（含鎖緊盤、扭力臂、逆止器）
1.1.2 電動機(變頻調速)YVF2-200L-4-30（1臺）
1.2 機架 1套
1.2.1 滾輪裝置 1套（上托鏈輪、下托輪）
1.2.2 導料板、罩殼 1套
1.3 頭輪裝置 1套
1.4 尾輪裝置 1套
1.5 鏈條 1套
1.6 槽板 1套
1.7 安裝地腳螺栓 1套
2 隨機配件 1套（上托鏈輪2只+槽板1塊）
3 隨機技術資料 1套
