基本參數
型號:BLJ-Z2Y4K8F3B6K
電壓:DC24VV
功率:0.015KW
加工定制:是
用途:履帶式混凝土遙控操作
詳細說明

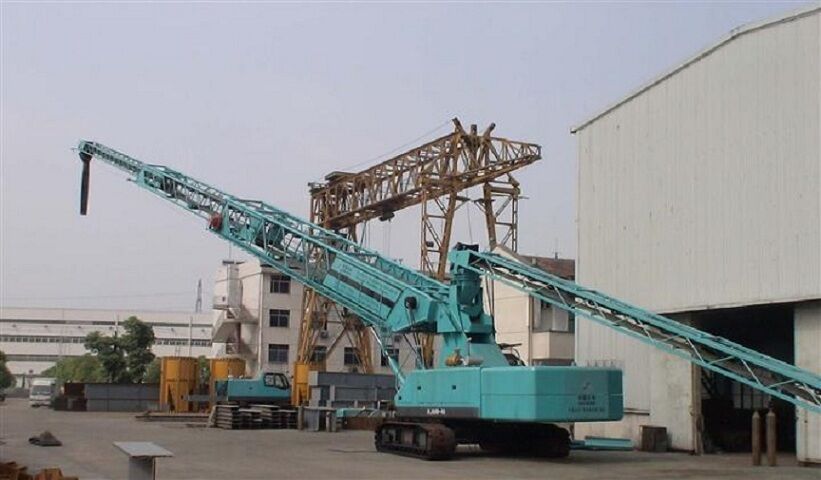

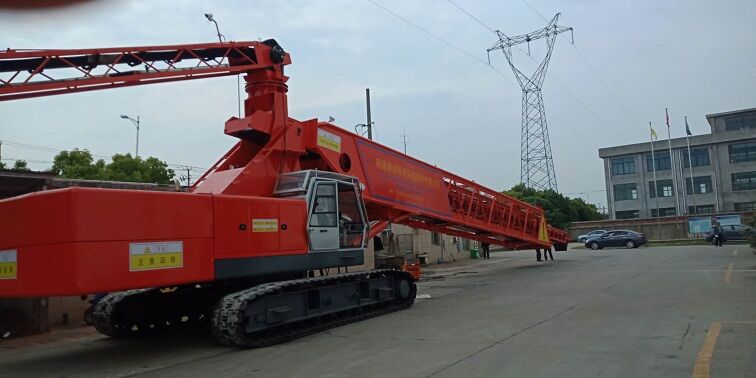

移動式履帶式布料機遙控器，整套包含1臺發射器+1臺接收器，發射器端采用箱體背帶式，脖頸懸掛、胸前持握，接收器端為繼電器輸出方式，內置于配電箱內安裝，配置外置延長吸盤天線，吸附在配電箱外側或頂部位置。
發射器端按鈕布局及功能說明
1）2個四方向開關量自復位搖桿，每個搖桿對應接收器端4路常開點繼電器輸出，1號功能“前進、后退、左轉、右轉”，2號功能“上升、下降、收回、伸出”。
2）布局8個按鍵，功能分別為:液壓?jiǎn)?dòng)、液壓停止，內輸啟、內輸停，外輸啟、外輸停，正橫移、反橫移，全部都設計為點動不互鎖，且每個按鍵均設計對應接收器1路常開點繼電器輸出，后端PLC自定義處理。
3）3個扭子開關，其中1個三位自鎖保持模式，用于控制“手動、自動”，對應接收器端2路常開點繼電器輸出；2個三位自復位，1個用于“噴灑、照明”，1個用于“備用1、備用2”，同理各自對應接收器端2路常開點繼電器輸出；
4）“ 鎖定/解鎖”按鈕1個，可對操作面板具備自復位或點動式功能的按鈕進行鎖定，一旦鎖定，即使誤碰或跌落地面也不會產生誤動作，另可結合急停兩者同時按下，可與接收器端進行對碼匹配成對，此種情況一般是針對應用現場長期使用中，因特定突發因素比如撞擊導致的損壞或砸壞之類，臨時與同型號的其他發射器或接收器應急匹配成對使用，或新增配發射器或接收器與原有的發射器或接收器進行匹配成對使用的對碼操作應用。
5）總啟動+總急停旋鈕，啟動即為啟動發射器本身電源開關，同時對應接收器端輸出控制回路的接通，此時被控端設備通電，急停拍下，則可瞬間切斷所有輸出。發射器端的啟動按鈕關閉，發射器端電源關掉，且5秒鐘后，接收器端亦可自我急停，保障安全！
6）移動式履帶式布料機遙控器非標定制型號BLJ-Z2Y4K8F3B6K（200米/DC24V/22路/1發1收）
