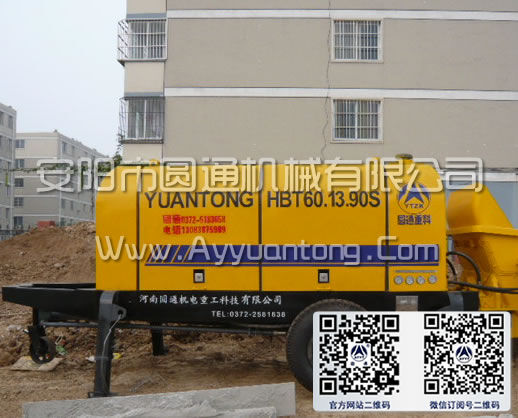

一、HBT60系列混凝土輸送泵產品介紹：
該款HBT60混凝土輸送泵具有高壓小排量、低壓大排量兩種混凝土輸送方式。采用中國名牌系列電動機，具有恒功率變量的大排量主油泵，意大利瑪努利高壓膠管以及先進的S管閥系統，以確保輸送泵性能安全可靠，滿足不同客戶的使用要求。該輸送設備廣泛用于高樓、高速公路、立交橋等大型混凝土工程的混凝土輸送工作。
HBT60系列混凝土輸送泵：http://www.ayyuantong.com/Product/8501723621.html
二、HBT60系列混凝土輸送泵性能特點：
1、本產品采用了德國力士樂原裝開式三聯液壓泵及關鍵液壓元件。具有高壓切斷、恒功率自動調節、無級調節輸送量等優點。性能可靠，使用壽命長；
2、本機采用了進口可編程序控制器，輸入了最佳泵送邏輯。換向準確，減少沖擊，防止了混凝土的倒流；
3、液壓系統中設置了主油泵排量控制裝置，可實現混凝土排量在一定范圍內無級變量；
4、攪拌采用螺旋式攪拌，并在S閥下部加了三條葉片，加強了攪拌和吸料性能；
5、主缸換向采用了進口接近開關，換向速度快，使用壽命長，調整方便；
6、油箱體積大，并有強力風冷系統，在高溫環境中連續工作，油溫不超過60℃；
7、高壓軟管和管接頭采用了意大利產品，確保液壓系統無爆管和滲油現象；
8、關鍵電器件采用了進口元件，動作靈敏、可靠、壽命長；
9、電器操作系統有主缸、分配閥點動裝置和反泵裝置，給維修、排除故障帶來了方便條件；
10、液壓系統中設置了高低壓轉換裝置，高壓時出口壓可達13MPa；
11、主要潤滑系統全部實現自動，確保各傳動部位減少磨損，增加壽命。
HBT60系列混凝土輸送泵：http://www.ayyuantong.com/Product/8501723621.html
三、HBT60系列混凝土輸送泵應用范圍：
中等排量澆筑（實際排量可達每小時3-60立方左右），水平400米-600米左右或最低確保垂直130米，供電穩定工地等。廣泛用于高樓、高速公路、立交橋等大型混凝土工程的混凝土輸送工作。
HBT60系列混凝土輸送泵：http://www.ayyuantong.com/Product/8501723621.html
四、HBT60系列混凝土輸送泵技術參數：
|
參數名稱 |
單位 |
60.13.90S |
60.16.110S |
80.13.110S |
80.16.132S |
|
最大理論混凝土輸送量 |
m3/h |
66 |
66 |
80 |
80 |
|
混凝土輸送壓力 |
MPa |
13 |
16 |
13 |
16 |
|
分配閥形式 |
S管閥 |
S管閥 |
S管閥 |
S管閥 |
|
|
混凝土缸規格 |
mm |
Φ200×1600 |
Φ200×1600 |
Φ200×1800 |
Φ200×1800 |
|
料斗容積 |
L |
800 |
800 |
800 |
800 |
|
出料口直徑 |
mm |
Φ180 |
Φ180 |
Φ180 |
Φ180 |
|
上料高度 |
mm |
1400 |
1400 |
1400 |
1400 |
|
電機型號 |
Y280M-4 |
Y315S-4 |
Y315S-4 |
Y315M-4 |
|
|
電機功率 |
kW |
90 |
110 |
110 |
132 |
|
額定電壓 |
V |
～380 |
～380 |
～380 |
～380 |
|
額定轉速 |
r/min |
1480 |
1480 |
1480 |
1480 |
|
油路形式 |
開式回路 |
開式回路 |
開式回路 |
開式回路 |
|
|
泵送系統油壓 |
MPa |
34 |
34 |
34 |
34 |
|
分配系統油壓 |
MPa |
23 |
23 |
23 |
23 |
|
攪拌系統油壓 |
MPa |
10 |
10 |
10 |
10 |
|
最高攪拌轉速 |
r/min |
32 |
32 |
32 |
32 |
|
液壓油箱容積 |
L |
500 |
500 |
500 |
500 |
|
散熱器風扇電機功率 |
W |
370 |
|||
|
風扇轉速 |
r/min |
1400 |
|||
|
允許最大骨料粒徑 |
mm |
卵石40、碎石30 |
|||
|
混凝土輸送管內徑 |
mm |
Φ125、Φ150 |
|||
|
總質量 |
kg |
6500 |
6500 |
6700 |
6700 |
|
外型尺寸（L×H×W） |
mm |
6000×2100×2250 |
6200×2100×2250 |
||
