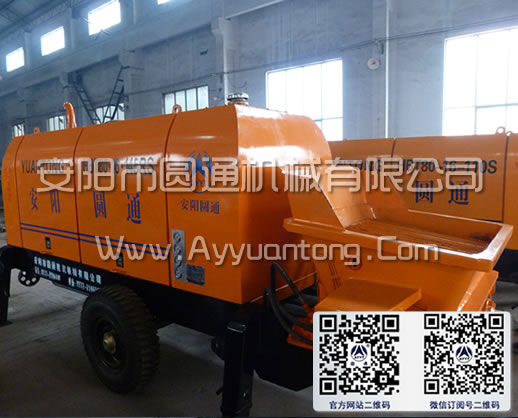

一、柴油機動力拖式混凝土泵簡介：
安陽市圓通機械有限公司的柴油機動力拖式混凝土泵能夠滿足野外工地及其它無動力電源的作業環境的需求。柴油機動力拖式混凝土泵在泵送過程中，柴油機的轉速由轉速傳感器檢測并傳送到控制電腦，因泵送壓力的變化會引起柴油機轉速的相應變化，控制電腦根據檢測到的轉速變化量控制油門電機加、減油門，自動調節柴油機運行在最佳轉速狀態。
柴油機動力拖式混凝土泵：http://www.ayyuantong.com/Product/8304751525.html
二、柴油機動力拖式混凝土泵特點：
1、多重保護技術：
電氣系統設有低電壓?jiǎn)?dòng)、電氣系統故障顯示及短路保護、電機過載保護、柴油機故障報警等多重保護措施。
2、發動機油門自動控制技術：
當泵送啟動時，發動機自動加油使轉速升至與作業工況相匹配的高轉速，停止泵送時，發動機轉速自動
降至怠速，從而達到了省油及延長發動機壽命的目的。
3、智能控制技術：
采用日本歐姆龍的智能控制器，對泵送過程實現精確的控制，同時可累計泵送議題和故障報警，并具有遠程通信功能。
柴油機動力拖式混凝土泵：http://www.ayyuantong.com/Product/8304751525.html
三、柴油機動力拖式混凝土泵四大特性：
1、動力系統：
主動力可任由用戶選用；
柴油動力根據用戶需要可選用世界著名品牌的――德國DEUTZ(道依茨)、沃爾沃（VOLVO）、上柴卡特彼勒、濰柴，電機選用國內名牌電動機。
主油泵選用世界名牌產品――德國力士樂、德國哈威（HAVE）原裝進口；力士樂技術的國產主泵。
2、液壓系統：
①、料口端的變徑設計，可最大限度的將砼的變徑壓力釋放在輸送管內，減少S管出口的耐磨壽命。同時采用了變徑管與出口的法式連接，有效降低了泵送沖擊、顫動現象，消除了卡箍式連接帶來的安全隱患。
②、大扭矩的攪拌系統不僅扭矩大，而且便于拆裝的攪拌軸設計，極大地方便了客戶的維修，攪拌葉片采用耐磨合金三面堆焊工藝，確保其高壽命。
③、泵送排量無級調節：使泵送速度實現無級調節，可根據施工具體情況，十分方面地改變泵送排量，滿足不同的工況需求。
3、泵送系統：
①、料口端的變徑設計，可最大限度的將砼的變徑壓力釋放在輸送管內，減少S管出口的耐磨壽命。同時采用了變徑管與出口的法式連接，有效降低了泵送沖擊、顫動現象，消除了卡箍式連接帶來的安全隱患。
②、大扭矩的攪拌系統不僅扭矩大，而且便于拆裝的攪拌軸設計，極大地方便了客戶的維修，攪拌葉片采用耐磨合金三面堆焊工藝，確保其高壽命。
③、泵送排量無級調節：使泵送速度實現無級調節，可根據施工具體情況，十分方面地改變泵送排量，滿足不同的工況需求。
4、電控系統：
富有人性化、智能化的電控系統，優化了人機界面，使人機一體化，操作自如。智能化控制：對整機進行精確監控，同時文本顯示整機工作狀態，并適時給予警士。優化的互鎖設計可有效地防止誤操作產生意外，在控制過程中設置了防止柴油機帶載啟動等多種自動保護模式，拒絕誤操作，強化系統的可靠性。
具有泵送狀態保持原狀記憶功能。
具有8位數顯的泵送次數累計計數器，為用戶產品的使用狀況 提供了較為準確的數據。
具有自動反泵功能及優化的程序設計。
具有自動故障監測功能。
具有工作狀態顯示及故障診斷功能。
柴油機動力拖式混凝土泵：http://www.ayyuantong.com/Product/8304751525.html
四、柴油機動力拖式混凝土泵整機配置：
|
整機 技術性能 |
最大理論輸送量 |
88m3/h |
|
最大出口壓力 |
18MPa |
|
|
最大理論輸送距離 |
垂直350米/水平1500米 |
|
|
主 要 配 置 說 明 及 技 術 性 能 參 數 |
動 力 系 統 |
采用德國力士樂公司的主油泵 采用國內知名廠家淮柴道依茨提供的柴油機(176Kw). |
|
主 泵 送 系 統 |
采用湖南協力主油缸(Φ150*1800)和無錫眾恒提供的混凝土輸送缸(Φ200*1800) 液壓油路為開式回路,油箱容量大(560L),換熱性能好,系統溫升低,有效地保障整個液壓系統的正常工作. |
|
|
分 配 系 統 |
采用湖南協力的擺動油缸(Φ90) 采用嵌套式的S管閥 采用專用耐磨材料的眼鏡板和切割環 |
|
|
攪 拌 系 統 |
采用寧波中意的擺線馬達和北京華德的閥組 采用踏板式超耐磨的攪拌葉片軸 左、右半軸經調質處理后其硬度達到HB250—280,表面氮化厚度大于0.3mm,表面硬度大于HV550. |
|
|
散熱及過濾裝置 |
采用中聯原配的濾油器(溫州黎明).主泵吸油濾油器的過濾精度為100μm,恒壓泵和齒輪泵吸油濾油器的過濾精度為80μm,回油濾油器的過濾精度為20μm. 冷卻器采用航空公司產品,質量可靠,散熱效果好 |
|
|
液壓管路及閥組 |
采用意大利進口瑪努力的油管、接頭，耐壓性與抗老化性能優異 采用德國力士樂的液壓控制閥組，是機組液壓系統長期穩定工作的保證 |
|
|
電 控 系 統 |
采用史克的接近開關 |
柴油機動力拖式混凝土泵：http://www.ayyuantong.com/Product/8304751525.html
五、柴油機動力拖式混凝土泵技術參數：
|
參數/單位 |
HBTS80C16-112/133R |
HBTS80C16-130/145R |
HBTS80C16-161/181R |
HBTS80C16-156/187R |
HBTS80C16-174R |
HBTS80C16-161R |
|
最大理論混凝土送量（m3/h） |
83 |
83 |
83 |
85 |
85 |
85 |
|
最大泵送混凝土壓力（MP a） |
16 |
16 |
16 |
16 |
16 |
16 |
|
液壓系統形式 |
開式 |
|||||
|
動力形式 |
柴油機 |
|||||
|
轉速（r/min） |
2200 |
|||||
|
柴油機品牌 |
道依茨 |
道依茨 |
道依茨 |
上柴卡特處勒 |
沃爾沃 |
濰柴斯太爾 |
|
功率（K w） |
112/133 |
130/145 |
161/181 |
156/187 |
174 |
161 |
|
分配閥形式 |
S閥 |
S閥 |
S閥 |
S閥 |
S閥 |
S閥 |
|
油缸缸徑 |
140 |
140 |
140 |
140 |
140 |
140 |
|
輸送缸缸徑 |
200 |
|||||
|
高低壓切換 |
有 |
有 |
有 |
有 |
有 |
有 |
|
燃油箱容積（L） |
230 |
|||||
|
液壓油箱容積（L） |
580 |
|||||
|
料斗容積（m3） |
0.8 |
|||||
|
上料高度 |
1380 |
|||||
|
外型尺寸 |
6500*2160*2600 |
6500*2160*2600 |
6500*2160*2006 |
6500*2160*2950 |
7700*2400*2600 |
7700*2400*2600 |
|
整機重量 |
6500 |
6500 |
6780 |
7010 |
6710 |
6800 |
