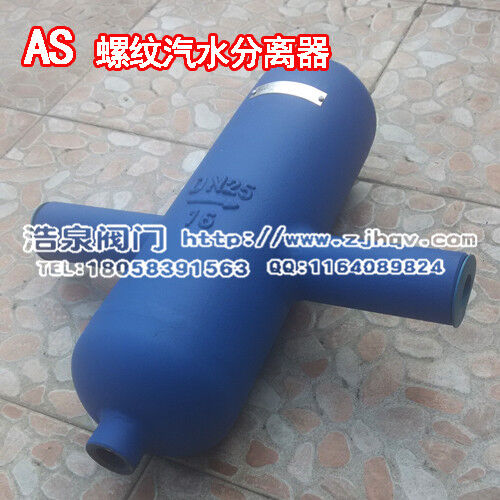

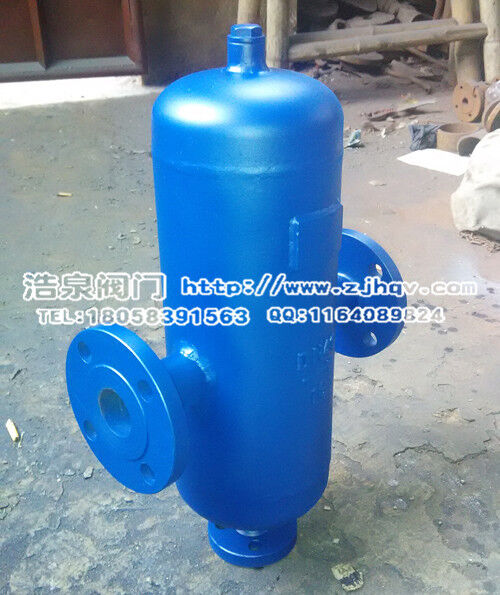

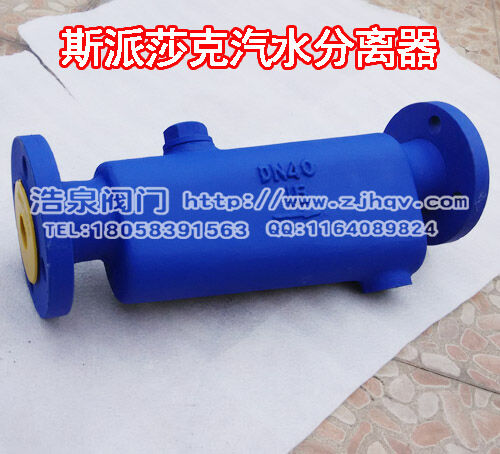

AS灌式高效汽水分離器產品概述
本產品是檔板式分離器用于分離蒸汽、壓縮空氣和氣體系統中內含的液滴。配上絕熱套可提高分離器的工作性能。最高分離效率（干燥度可達到 98 % ）最低壓降（約為千分之五）； 結構按壓力容器規范設計。汽水分離器為壓力容器結構碳鋼或不銹鋼材質。對蒸汽中含有空氣的情況，汽水分離器上部設計了排空氣口。
AS灌式高效汽水分離器工作原理
大量含水的蒸汽進入汽水分離器，并在其中以離心向下傾斜式運動。夾帶的水份由于速度的降低而被分離出來。被分離出來的液體流入下部經疏水閥排出體外，干燥清潔的蒸汽從分離器出口排出。
|
型號 |
材質 |
壓力等級 |
口徑 |
連接方式 |
|
AS |
不銹鋼/碳鋼 |
PN16 |
DN15-50 |
螺紋 |
|
不銹鋼/碳鋼 |
PN16 |
DN200-350 |
法蘭 |
注：AS分離器按BS 5500 Category 3設計制造。法蘭按：HG20594-97
裝配式分離器限定條件（AS型）：
|
口徑 |
設計壓力（MPa） |
設計溫度（℃） |
最大冷態測試壓力（MPa） |
|
|
工廠 |
現場 |
|||
|
DN150 |
1.6 |
250 |
2.57 |
2.30 |
|
DN250 |
1.6 |
250 |
2.27 |
2.10 |
