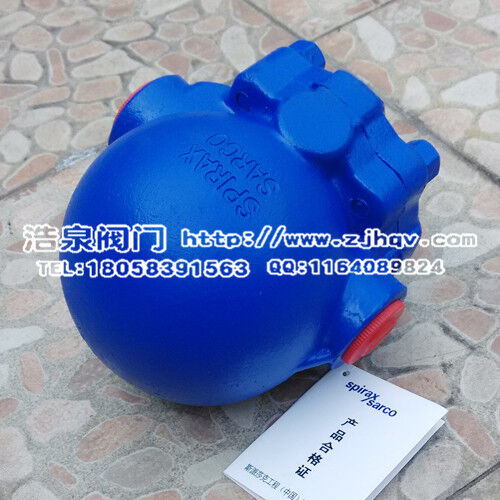

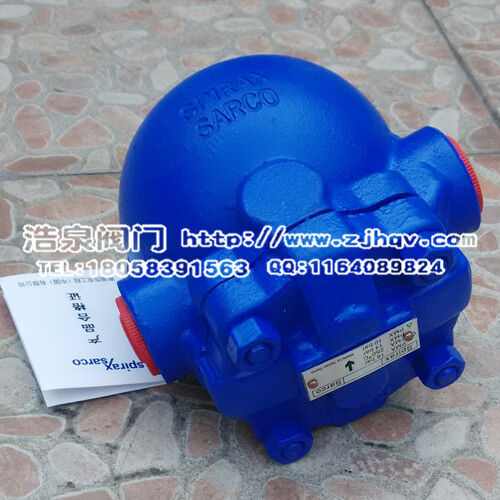

一、FT14、FT44H杠桿浮球式蒸汽疏水閥工作原理
杠桿浮球式蒸汽疏水閥剛啟動時，自動排空氣裝置迅速排除系統中不凝結氣體，當蒸汽和熱凝結水進入后，閥腔內溫度隨著升高，排空氣裝置自動關閉，浮球根據凝結水水位的變化而作升降，帶動杠桿調節閥座孔的開度，連續排放凝結水。當凝結水停止進入時，浮球靠自重下降，驅使杠桿帶動閥芯關閉排水閥座孔。
二、FT14、FT44H杠桿浮球式蒸汽疏水閥性能和優缺點
杠桿浮球式蒸汽疏水閥優點：1、在高負荷和低負荷時都能工作自如，杠桿結構使運動部件磨損最小化，自帶自動排空氣裝置具有良好的排空氣性能；
2、能夠適應負荷及壓力的快速及大幅度波動，因此是帶自動溫度控制的設備或制程疏水的最佳選擇；
3、帶破蒸汽汽鎖裝置的杠桿浮球式疏水閥和自由浮球式疏水閥是可能存在蒸汽汽鎖的設備疏水的唯一選擇。
缺點：暴露在低溫環境下可能會受冰凍影響。
三、FT14、FT44H杠桿浮球式蒸汽疏水閥主要零部件
|
零部件材料袋 |
材料 |
|
閥體、閥蓋 |
WCB、HT250不銹鋼 |
|
閥座、閥芯 |
不銹鋼 |
|
浮球 |
不銹鋼 |
|
控制架 |
不銹鋼 |
|
熱敏元件 |
哈氏合金 |
