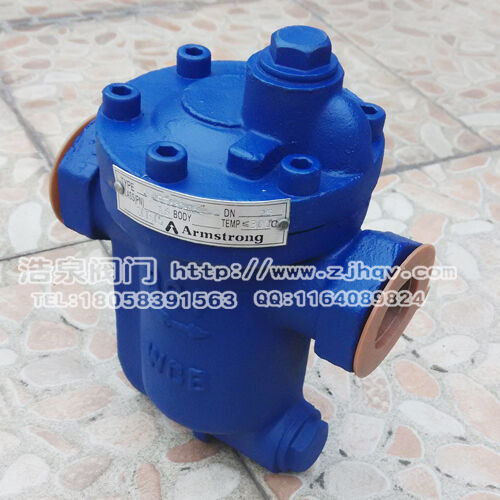

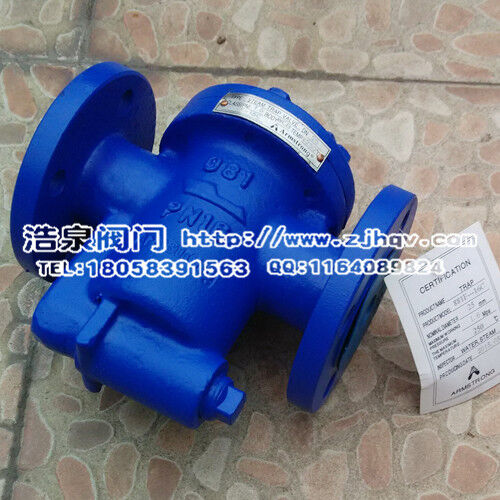

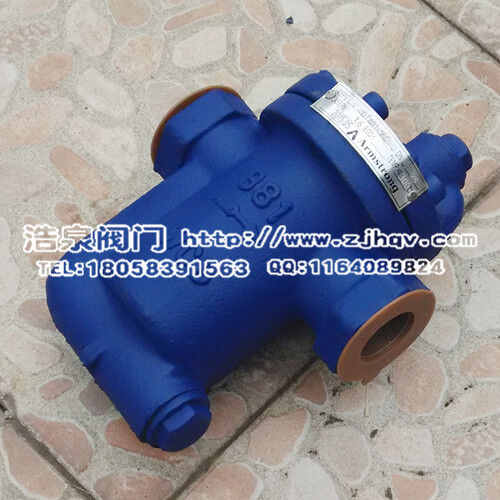

一、倒置桶式蒸汽疏水閥工作原理
、881F、882F、883F、884F、815F倒置桶式蒸汽疏水閥是利用冷凝水和蒸汽的密度差的工作原理，內部結構是由杠桿系統連接倒吊桶，克服蒸汽壓力開關倒吊桶式疏水閥內部是一個倒吊桶為液位敏感件，倒吊桶開口向下。裝置剛起動時，管道內出現空氣和低溫冷凝水，此時疏水閥是全開放，空氣和低溫冷凝水迅速排出，裝置很快提升溫度。倒置桶式蒸汽疏水閥當蒸汽進入倒吊桶內，倒吊桶產生向上浮力，倒吊桶連接杠桿帶動閥心關閉閥門。倒吊桶上開有一小孔，能自動排空氣，當一部份蒸汽從小孔排出，另一部份蒸汽產生凝結水，倒吊桶失去浮力向下沉，倒吊桶連接杠桿帶動閥心開啟閥門。當蒸汽再進入倒吊桶內，閥門再關閉，循環工作，間斷排水。
二、倒置桶式蒸汽疏水閥結構特點
1.內腔所有運動部件均為不銹鋼，耐磨損，耐腐蝕。
2.由于蒸汽不能到達被水封的閥座孔，所以無蒸汽損失，高效節能。
3.浮桶倒置，不會被破壞壓扁，不怕水擊，壽命長。
4.倒置桶頂部設有排氣孔。連續排空氣性能好，不會形成冷滯后和氣堵。
5.不受背壓的影響，在高的背壓下能很好地工作。
6.工作可靠，只有兩個運動部件 ( 杠桿 — 和倒置桶 ) ，故不會產生卡阻。
7.閥座與閥瓣在閥的頂部，閥瓣在開關中可以使污物通過，有良好的自我清洗性 能 , 無污物困擾。8.倒置桶式疏水閥耐腐蝕部件
881系列倒置桶型疏水閥的不銹鋼閥瓣和閥座被單獨磨削加工后在機械裝置上一起配研，所有其它部件耐磨損、耐腐蝕的不銹鋼.
三、倒置桶式蒸汽疏水閥連續排水能量表 (Kg/h)
|
型號 |
880 |
881 881F 81 |
882 882F 82 |
883 883F 83 |
884 884F 84 |
815 815F 85 |
816816F |
|
0.5 |
240 |
420 |
800 |
1520 |
2500 |
3960 |
7190 |
|
1 |
280 |
470 |
930 |
1750 |
2950 |
4500 |
8600 |
|
2 |
230 |
460 |
930 |
1800 |
3020 |
4500 |
8150 |
|
4 |
280 |
410 |
920 |
2000 |
3050 |
4400 |
8800 |
|
6 |
280 |
380 |
800 |
1560 |
2600 |
4600 |
8000 |
|
8 |
310 |
420 |
900 |
1750 |
2950 |
4900 |
8850 |
|
10 |
260 |
365 |
660 |
1550 |
2550 |
4500 |
8450 |
|
12 |
200 |
380 |
720 |
1730 |
2880 |
4850 |
9000 |
|
15 |
230 |
335 |
560 |
1500 |
2500 |
3000 |
8400 |
|
17 |
250 |
350 |
600 |
1550 |
2600 |
3200 |
8650 |
|
21 |
-- |
240 |
860 |
1200 |
2200 |
3400 |
7200 |
|
25 |
|
250 |
900 |
1300 |
2400 |
2900 |
7800 |
