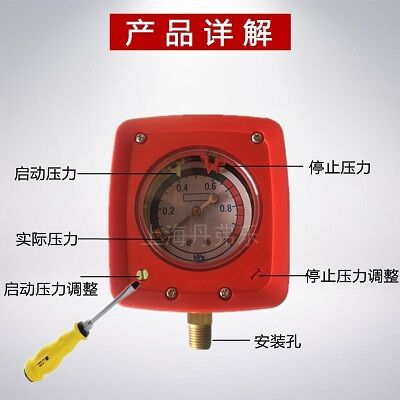

可調試壓力表 控制型壓力開關

手機掃描查看

1.產品尺寸：74mm*88mm    壓力表轉接口尺寸：13mm

2.型號選擇：0-6MPA 水泵揚程在50m以內選擇     0-10MPA 水泵揚程在90m以內選擇

3.功率選擇：0.37-1.1kw 適用于1.1kw以下功率    0.37-kw 適用于1.5kw以下功率    0.37-2.2kw 適用于2.2以下功率

工作原理：

壓力表通過表內的敏感元件(波登管、膜盒、波紋管)的彈性形變，再由表內機芯的轉換機構將壓力形變傳導至指針，引起指針轉動來顯示壓力。

壓力表按其測量精確度:可分為精密壓力表、一般壓力表。精密壓力表的測量精確度等級分別為0.1、0.16、0.25、0.4級0.05級;一般壓力表的測量精確度等級分別為1.0、1.6、2.5、4. 0級。

壓力表按其測量基準:壓力表按其指示壓力的基準不同，壓力表分為一般壓力表、絕對壓力表不銹鋼壓力表、差壓表。一般壓力表以大氣壓力為基準;絕壓表以絕對壓力零位為基準;差壓表測量兩個被測壓力之差。

壓力表按其測量范圍:分為真空表、壓力真空表、微壓表、低壓表、中壓表及高壓表。真空表用于測量小于大氣壓力的壓力值;壓力真空表用于測量小于和大于大氣壓力的壓力值;微壓表用于測量小于60000 Pa的壓力值;低壓表用于測量0~6MPa壓力值;中壓表用于測量10~60MPa壓力值;

壓力表按其顯示方式:分為指針壓力表，數字壓力表

壓力表按其使用功能分:壓力表按其使用功能不同可分為就地指示型壓力表和帶電信號控制型壓力表

一般壓力表、真空壓力表、耐震壓力表、不銹鋼壓力表等都屬于就地指示型壓力表，除指示壓力外無其他控制功能。

帶電信號控制型壓力表輸出信號主要有:

1、開關信號(如電接點壓力表)

2、電阻信號(如電阻遠傳壓力表)

3電流信號(如電感壓力變送器，遠傳壓力表，壓力變送器等)
