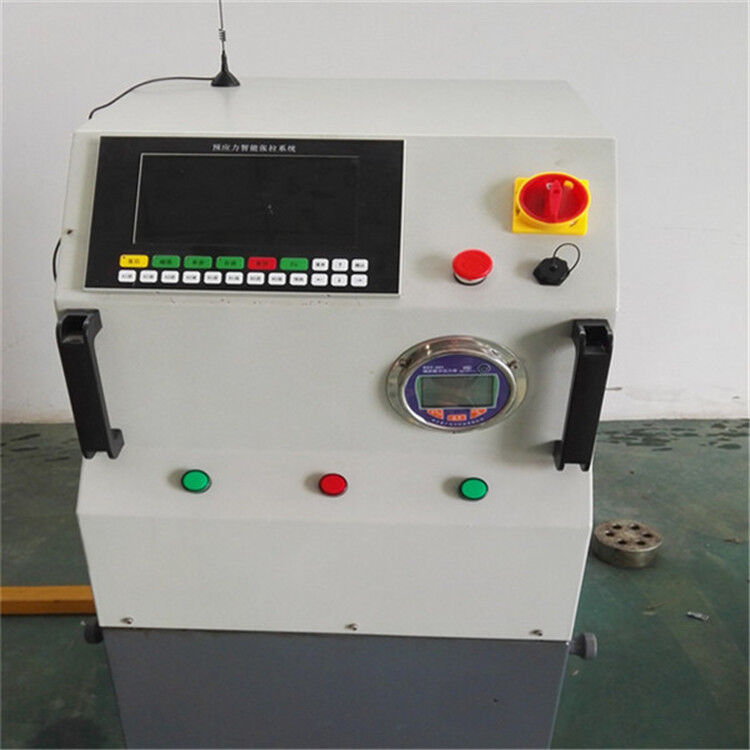

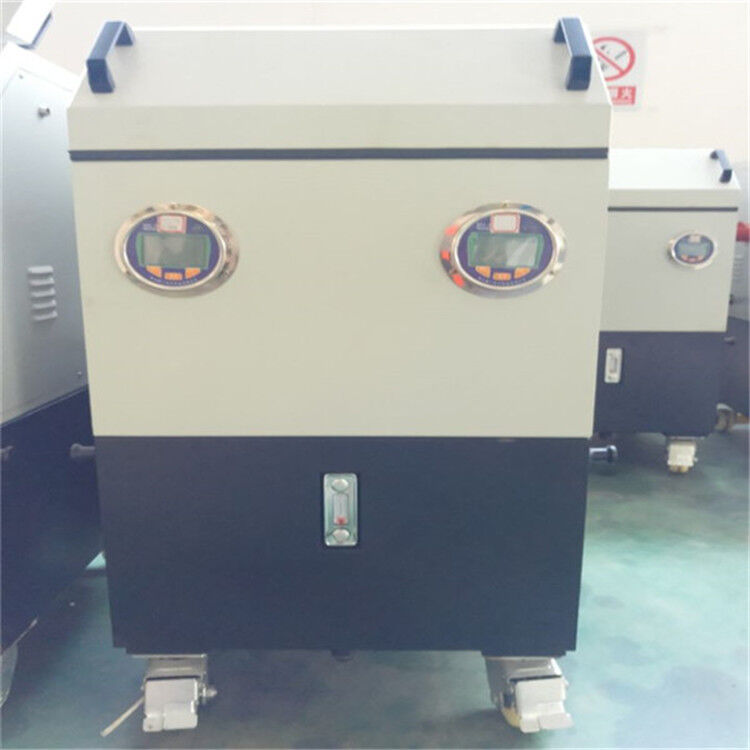

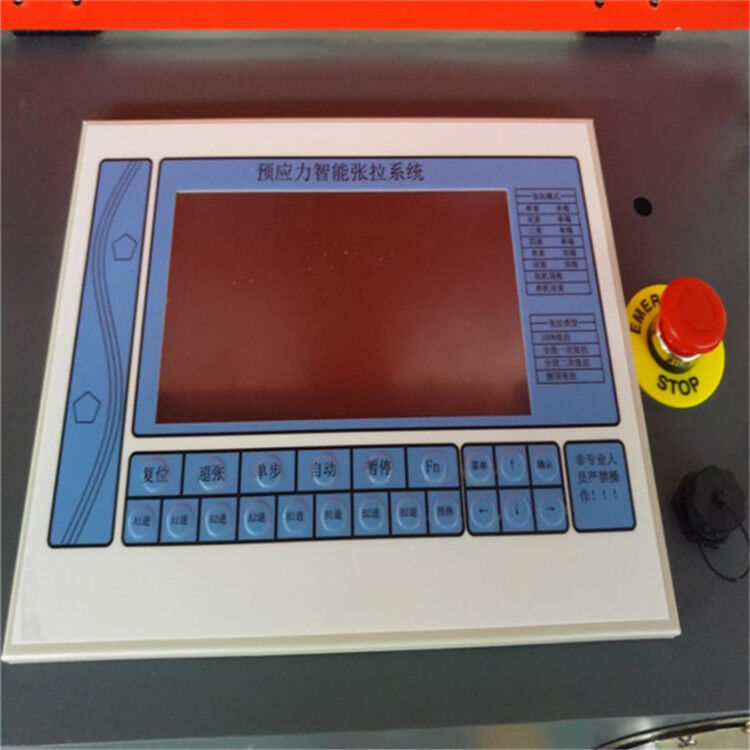

云南昆明一拖二智能張拉系統

手機掃描查看

一概述

預應力張拉就是在構件中提前加拉力，使得被施加預應力張拉構件承受壓應力，進而使得其產生一定的形變，來應對結構本身所受到的荷載，包括構件自身重量的荷載、風荷載、雪荷載、地震荷載作用等。一般張拉用到鋼絞線、千斤頂、錨板、夾片。在工程結構構件承受外荷載之前,對受拉模塊中的鋼絞線，施加預拉應力,提高構件的抗彎能力和剛度,推遲裂縫出現的時間,增加構件的耐久性。對于機械結構來看，其含義為預先使其產生應力，其好處是可以提高構造本身剛性，減少振動和彈性變形這樣做可以明顯改善受拉模塊的彈性強度，使原本的抗性更強。

預應力筋張拉順序應對稱張拉；當兩端同時張拉時，二端不得同時放松，先在一端錨固，再在另一端補足張拉力后進行錨固。兩端張拉力應一致，二端伸長值相加后應符合設計規定要求。

當張拉長束因千斤頂張拉活塞行程不足需多次張拉時，應分級張拉，中間各級臨時錨固后，重新安裝千斤頂,并重新讀表和量測伸長值后再繼續張拉，避免伸長值量測累積誤差。

二.主要影響

（1）一端張拉工藝時，假如張拉端稱為A，固定端稱為B，那么，張拉端開始從初始應力0拉至100%張拉力時，伸長也隨著應力的增加從A端慢慢的影響到B端，總伸長量是100。

（2）采用二端張拉工藝時，因張拉形式的改變也導致B端形式由固定端變?yōu)閺埨恕⑽覀儼?/span>A端與B端的中間點稱為C，那么，張拉端A、B分別從初始應力0張拉至100%應力，伸長影響范圍分別從A端影響到C（伸長量50）和B端影響到C（伸長量50）。

三.張拉原理

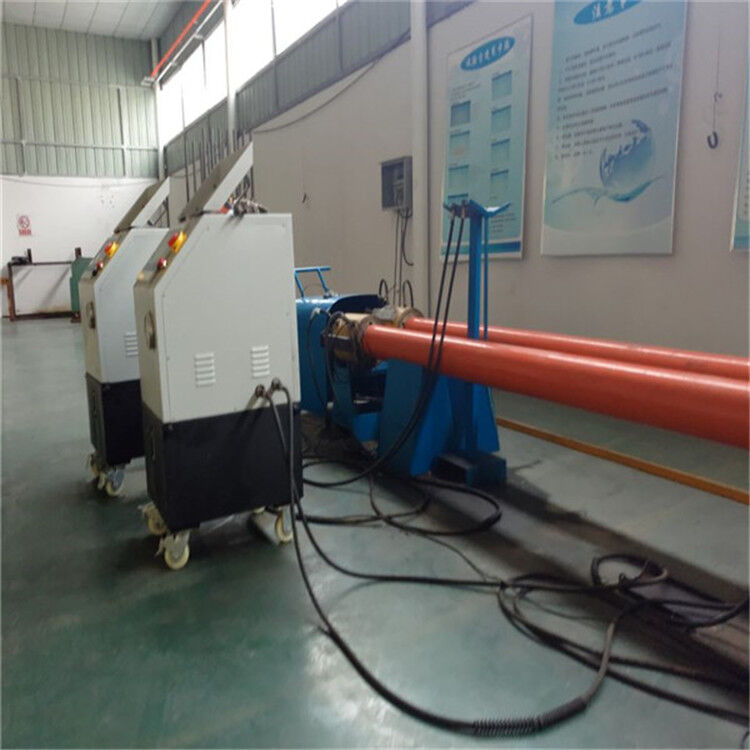

預應力采用兩端對稱同時張拉、張拉力和伸長量雙控法，兩端千斤頂升降壓、畫線、測伸長、插墊等工作一起進行。

千斤頂就位后，先將主油缸少許充油，使之蹬緊，讓預應力鋼絞線繃直，在鋼絞線拉至規定的初應力σ0時，停機量測原始空隙并畫線作標記。

預應力鋼絞線張拉施力程序：0→初應力σ0→控制應力σk（持荷2分鐘錨固）。σk為張拉時的控制應力（包括預應力損失在內）。

張拉施工的工作順序：穿束→安裝錨具→安裝千斤頂及張拉設備→張拉、錨固→拆除千斤頂及張拉設備→壓漿→存梁。

錨具

應用領域

公路橋梁、鐵路橋梁、邊坡抗滑、城市立交、基礎加固、鋼筋工程、隧道礦頂錨頂、預應力網架、地鐵、體外預應力工程等。

規格型號

目前國人普遍采用的錨具規格有兩種：M15-N錨具和M13-N錨具。M為拼音的個字母，13和15代表鋼膠線的規格，N是指所有穿的鋼絞線根數。

主要分類

圓形錨 用穿心式千斤頂張拉，有良好的自錨性能

扁形錨 多用于橋面橫向預應力、空心板，降低結構厚度，使應力更加合理均勻。

固定端錨具 多用于端部應力大或是受，用擠壓機把擠壓套壓在鋼絞線上，通常埋入混凝土中且不用張拉端錨具。
