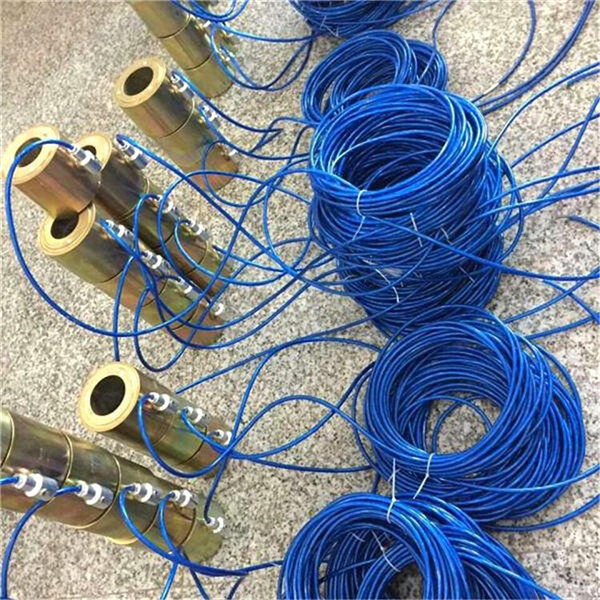

數顯錨桿錨索測力檢測儀是測定錨桿錨索受力變化的儀器,它對工程中常見的各類錨桿錨索均可使用。通過對錨桿錨索工況的檢測,以便對巷道支護質量進行監控,因而也對巷道、峒室、圍巖應力(應力顯現)進行監控,是研究巷道、峒室之穩定性不可缺少的監測儀器。
本儀器主要用于煤礦井下金屬錨桿、錨索軸向漲拉力的檢測,其漲拉力值可直接由顯示儀表指示出。
錨桿錨索測力檢測儀結構如圖所示
二、技術指標
|
量 程 |
0～1000KN |
|
|
幾何尺寸 |
壓力枕組件 |
厚 度：約70mm |
|
小活塞直徑d：100mm |
||
|
大活塞直徑D：180mm |
||
|
外直徑（A）：200mm |
||
|
幾何尺寸 |
壓力枕組件 |
厚 度：約70mm |
|
小活塞直徑d：100mm |
||
|
大活塞直徑D：180mm |
||
|
外直徑（A）：200mm |
||
|
中心孔直徑（B）：80mm |
||
|
顯示儀表組件 |
外直徑：100mm |
|
|
厚 度：50mm |
||
|
總長度 |
L≈1000mm |
|
|
測量精度 |
2.5級 |
|
|
換算公式（活塞面積17584平方毫米） |
KN=Mpa×(3.14×D2÷4－3.14×d2÷4) |
|
三、
四、 維護保養、使用注意事項安裝使用
安裝前先將錨桿或錨索￠200mm周圍的面積清理平整，把錨桿或錨索螺母拆下，將錨桿錨索測力檢測儀的顯示儀表正面朝外套在錨桿上，擰好螺母。然后用螺母逐漸擰緊錨桿或錨索，即給定一個初壓力，初壓力的大小由具體要求確定，安裝后的壓力表讀數為初始值，并做好初始讀數記錄。在以后的監測中，顯示儀表壓力的變化值就是錨桿錨索的某一時刻軸向張拉力。
