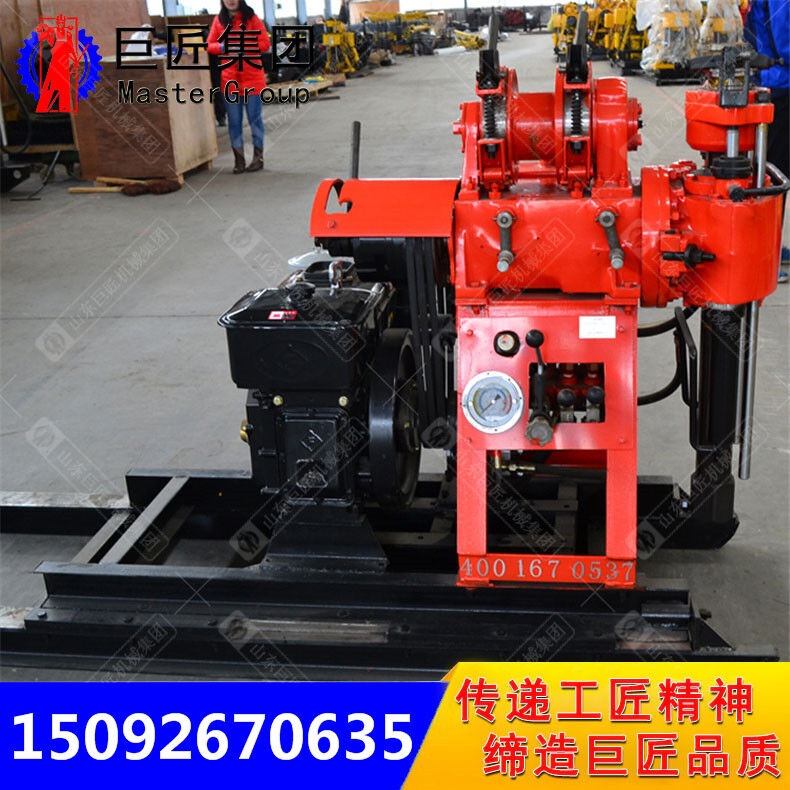

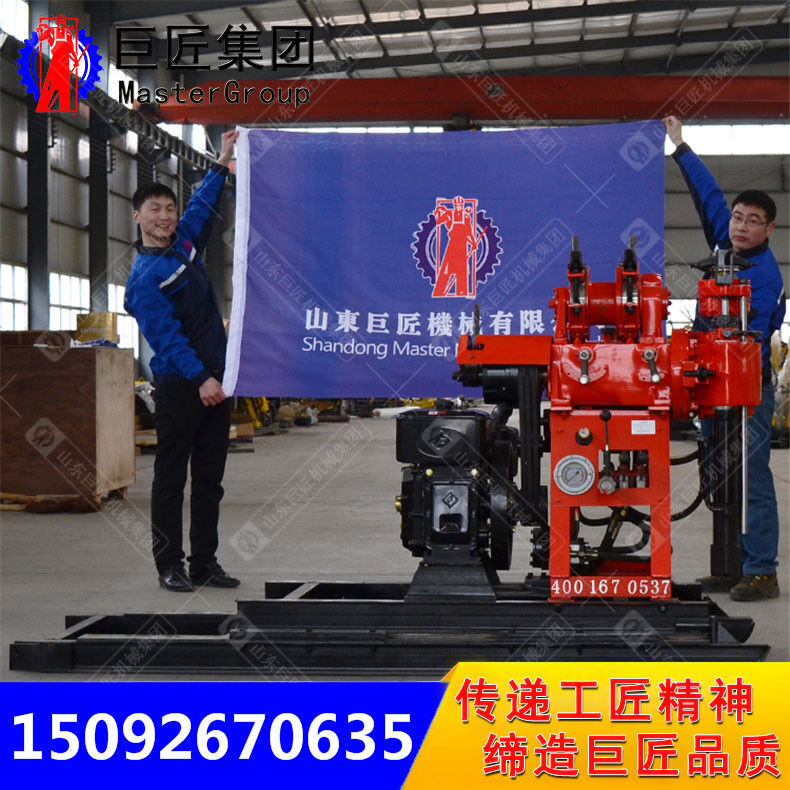

一、HZ-130YY液壓巖芯鉆機簡介
HZ-130YY液壓巖芯鉆機在普通鉆機基礎上增加鉆機移位滑道，可實現快速更換鉆具提高工作效率降低勞動強度。
二、HZ-130YY液壓巖芯鉆機適用范圍
1、本鉆機適用于水井鉆探，普查勘探，地球物理勘探，道路及建筑勘探以及打爆破孔等鉆進工程。
2、可根據底層的不同選用合金、金剛石及復合片等鉆頭進行鉆進。
3、可鉆2-9級的沙質粘土及巖層等。
三、HZ-130YY液壓巖芯鉆機主要特點
1、具有油壓自動進給機構，提高鉆進效率，減輕工人勞動強度。
2、卷揚機加裝保持架，形成雙面支撐星輪的結構，可承受強烈沖擊
3、立軸箱四組軸承定位，保證回轉器有足夠剛性應對碎石層，卵石層等復雜地質條件。
4、本機采用錐度離合器，具有傳遞扭矩大，操作方便，免維護的突出特點。
四、HZ-130YY液壓巖芯鉆機技術參數
整機參數
鉆孔深度 130m
最大開孔直徑 φ75-φ220mm
終孔直徑 75mm
主動鉆桿 53/59*4200mm
鉆桿直徑 φ50mm
鉆孔傾角 90°～75°
配套動力（柴油機） 13.2KW 2200r/min
結構重量/尺寸 850kg/2400*950*1400
立軸
立軸轉速 142 285 570r/min
立軸行程 450mm
卷揚機
單繩提升力 9.6KN
單繩提升速度 0.41 0.82 1.64m/s
卷筒直徑 φ140mm
鋼絲繩直徑 φ9.3mm
鋼絲繩容量 27m
鉆塔
額定負荷 2t
有效高度 6m
塔腿規格 73mm
泥漿泵
型號 BW95
流量 95L/min
最大壓力 1.2Mpa
往復次數 93次/min
吸水管直徑 φ51mm*4.5m
出水高壓管直徑 φ32mm*6m
