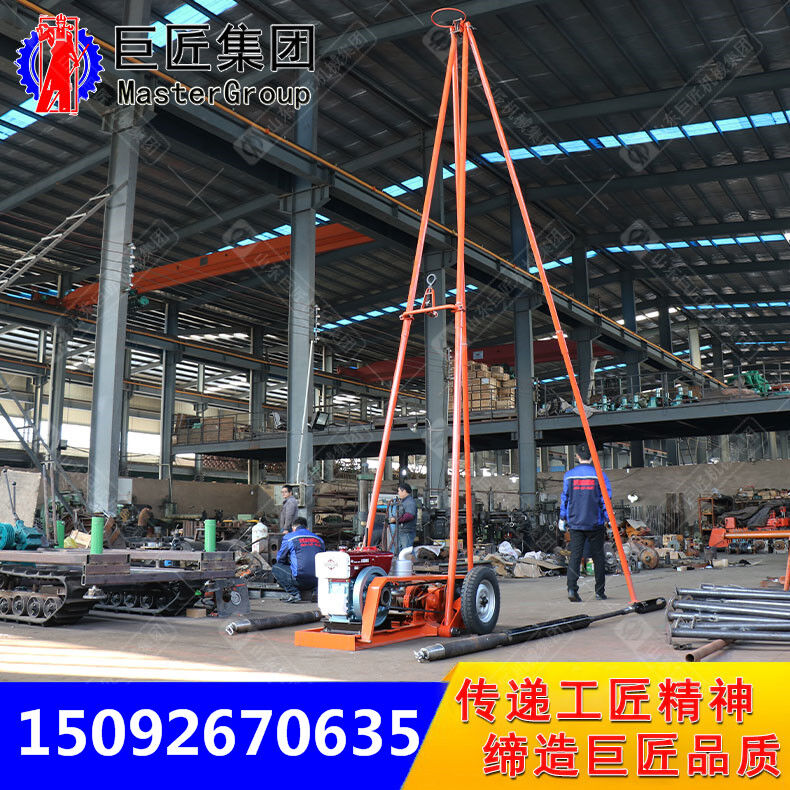

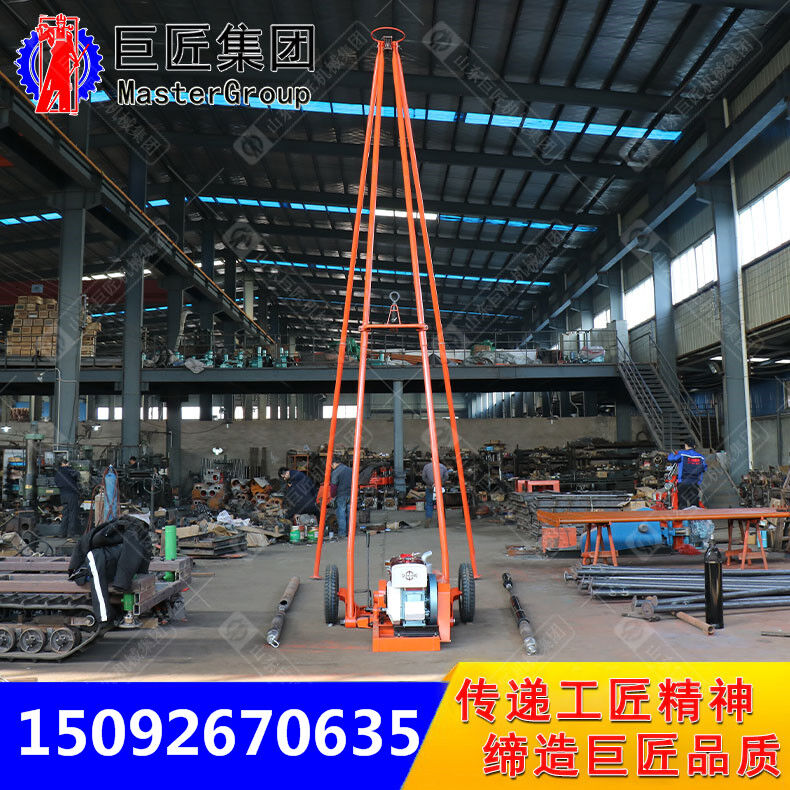

SH30-2A工程勘察鉆機

一、 簡介

是在山東巨匠機械集團有限公司SH30型鉆機基礎上進行了修改設計研制成功的。該鉆機可用于耕土、粘性土、砂卵石、各種雜填土等第四世紀覆蓋層，主要應用于砂金礦勘探、工業建筑和民用建筑以及公路、鐵路、橋梁等工程地質勘察工作。

二、 特點
     操作簡單而且機械化程度高，在正常情況下只需定員三人。 重量輕、結構緊湊、解體性能好、搬運方便，在山區可拆搬，因配備有一對膠輪，故在城市和其它道路平坦地區可用汽車拖帶來實現施工孔位的移動。

三、 鉆探工具

具有沖擊、回轉兩種鉆進方式，因此將該鉆機的鉆探工具分為沖擊工具和回轉工具兩種，為滿足客戶個性化需求，請在訂貨時按需配備，標準配置不包含回轉鉆進功能。

1、沖擊工具

用于沖擊鉆進時的工具有提引接頭、加重桿、沖擊桿、導向管、沖擊鉆頭。在采取土樣時，所使用鉆具同上，只是把沖擊鉆頭換成取土器即可。

用提砂筒撈取砂卵石等的工具有提引接頭、加重桿、活接頭、提砂筒。在砂層和卵石層鉆進時必須下套管，以保護孔壁防止塌孔。一般用成套自由鉗和鏈條鉗人力往復推轉隨沖擊進尺而往下伸進。

2、（標準配置不包含）回轉工具

    撥杠、轉盤、撥棍、鉆桿夾持器、吊卡、螺旋鉆頭。

四、 技術參數
1、鉆進能力
　鉆孔深度：30m；鉆桿直徑：42mm；

  開孔直徑：142mm；終孔直徑：110mm
2、鉆架形式及垂直高度：4腿，6m
3、動力
　電動機：Y132S2-2；7.5KW；3000r/min
　柴油機：D180Z；8HP；2400r/min

4、卷揚機
　提升速度：0.24；0.57；1.48m/s
　最大提升力（單繩低速）：15KN
5、轉盤

  口徑：150mm

  轉盤速度：18；44；110r/min
6、外形尺寸（長×寬×高）:1780×1010×900mm
7、鉆機總重：500kg
