過濾器濾芯為雙級過濾,兩只濾芯精度分別為10μm和25μm,正常工作狀態時,潤滑油經過10μ濾芯過濾，當10μm濾芯堵塞,差壓≥4bar時,單向閥打開,潤滑油經過25μm濾芯過濾.過濾器前后差壓有差壓發訊器監控,當差壓≥3bar時發訊,
提示更換濾芯。(注意:當潤滑系統剛啟動,潤滑油溫度未達到正常工作油溫(40℃)要求時,油液黏度高,通過過濾器濾芯時可能會形成比較高的壓差,此時差壓發訊器訊號僅作參考,不作為動作信號.)過濾器前有測壓接頭,可用壓力表測系統壓力;過濾器頂部有排氣閥,用于排除潤滑油中的氣體.釬焊式冷卻器為優質不銹鋼板片生產，用于進行水油熱交換.
潤滑裝置工作油泵向系統提供壓力潤滑油,潤滑油經過單筒雙精度過濾器后到溫控閥該溫控閥,根據潤滑油的溫度控制潤滑油的流向當溫度＜45℃時潤滑油直接進入齒輪箱;當溫度≥45℃時溫控閥開始動作使得潤滑油經冷卻器冷卻后再進入到齒輪箱.在齒輪箱的入口裝有壓力傳感器(設定值0～0.6bar可調)用于檢測潤滑油的壓力.泵出口設有安全溢流閥,系統壓力≥12bar時,安全溢流閥開啟,回油到齒輪箱。

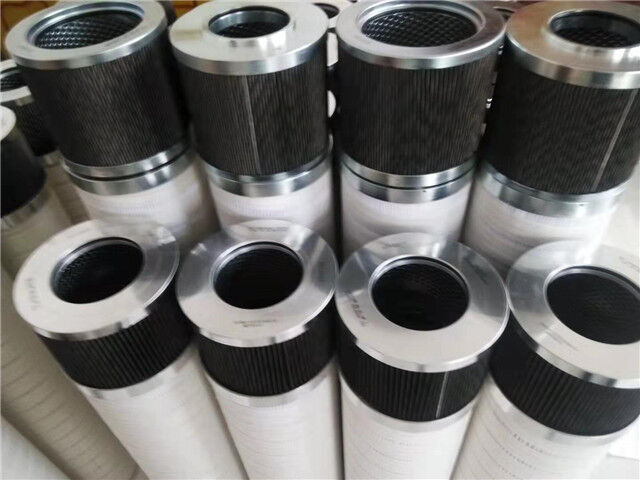

風電齒輪箱濾芯注意事項，要考慮下列幾點：英德諾曼FD70B-602000A014齒輪箱濾芯
(1)齒輪箱濾芯過濾精度應滿足預定要求。
(2)能在較長時間內保持足夠的通流能力。
(3)齒輪箱濾芯具有足夠的強度，不因液壓的作用而損壞。
(4)齒輪箱濾芯抗腐蝕性能好，能在規定的溫度下持久地工作。
(5)齒輪箱濾芯清洗或更換簡便。
因此，濾芯應根據液壓系統的技術要求，按過濾精度、通流能力、工作壓力、油液粘度、工作溫度等條件選定其型號。
風電齒輪箱濾芯的日常保養需注意以下幾點，風電齒輪箱濾芯本來就屬于易耗品，平時堵塞后是需要立即更換的。
1、保證液壓油不在高溫下使用；油品在高溫下很快會氧化變質；
2、液壓站上的空氣過濾器要采用既能過濾顆粒的也能過濾水分的過濾器；
3、離心脫水/真空脫水（對于有水分的油站）；
4、定期做一下油品檢測，適當進行定期清洗還可以延長齒輪箱濾芯的使用壽命。
我們在市場上挑選齒輪箱濾芯時一定要注意，在選擇的時候不要只看齒輪箱濾芯的外表堅固不堅固，還要著重的看一下齒輪箱濾芯里面的部件，尤其是齒輪箱濾芯，一定要確保齒輪箱濾芯在使用時的壽命。
按照說明書上的數據對齒輪箱濾芯本身的數據進行對比，這樣能準確的判斷出齒輪箱濾芯質量合格與否。
只有齒輪箱濾芯質量合格才可以有效的保證在工作時性能能夠得到的發揮。也能確保齒輪箱濾芯過濾出來的油品里面沒有半點雜質，能放心的使用。
