單軌吊配件 礦山托運設備廠家

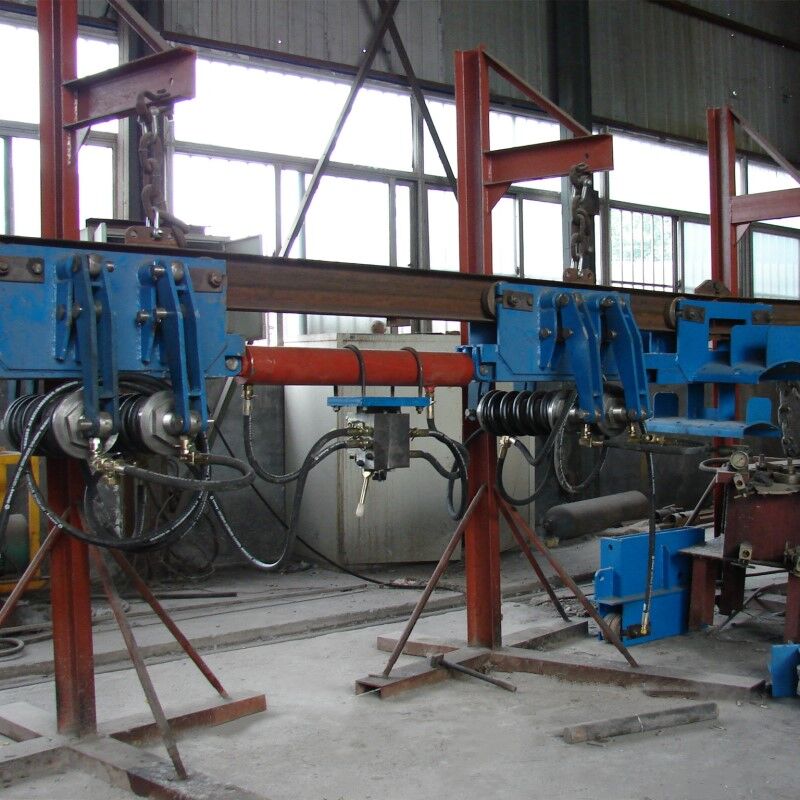

礦用液壓電纜拖運車（以下簡稱“單軌吊”）礦用單軌吊是利用懸空軌道，以液壓為動力，實現煤礦井下輔助運輸?shù)囊环N裝置，作為礦山井下電纜移動、吊掛的專用設備，達到減少電纜移動次數，減少工作人員，減輕工人勞動強度的效果。
采用液壓推拉裝置以及油缸剎車裝置，保證設備使用安全可靠。該設備是綜采工作面移動電站與機組之間電纜拖移、吊掛的理想設備。
主要技術參數
適用巷道傾角 0°~ 25° 油缸推力 100 kN 設備工作傾角 ±25° 單根軌道適應巷道坡度變化 5°/3M 工作介質 乳化液 工作壓力 15~20MPa 牽引力 100Kw 推移行程 900mm 運行速度 120m/h
外供乳化液工作壓力 20~38MPa 單個制動裝置的靜制動力 90KN 適應巷道高度 ≧1.6m 單節掛纜小車承載量 ≧2000Kg 設備外形（長x高） 0.58x0.68m 拖掛長度 150m 操作方式 手動設備總重量 8600Kg 軌道型號 14#工字鋼
單軌吊配件 礦山托運設備廠家

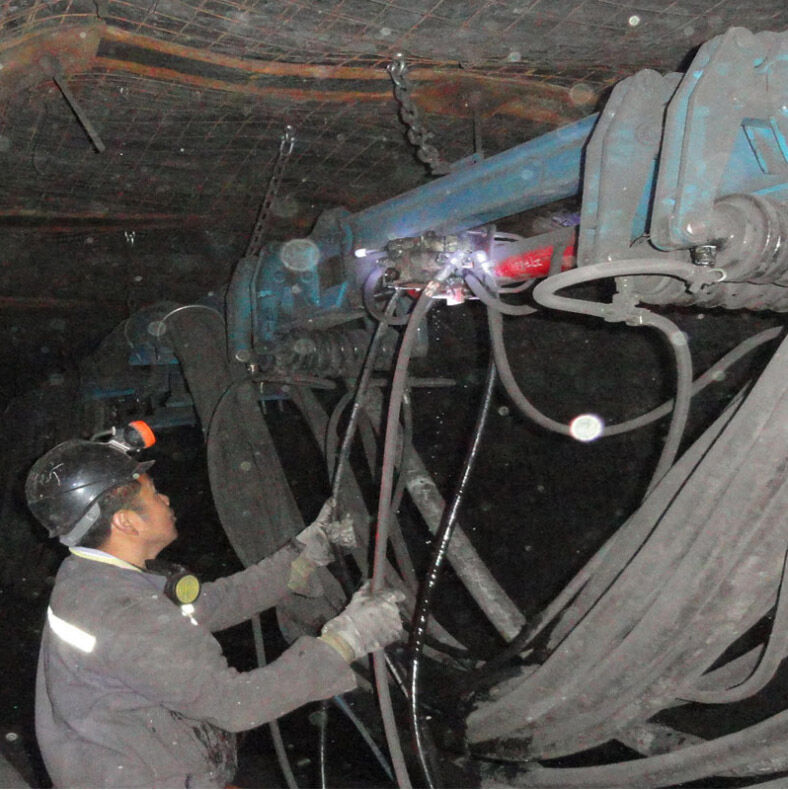

礦用液壓電纜拖掛單軌吊是用于煤礦綜采工作面順槽電纜、乳化液高壓膠管和水管的吊掛與移動的專用運輸裝置。在綜采工作面運輸巷道一側的頂板下，利用錨桿和鏈條吊掛懸空軌道，拖運車將所有電纜和高壓膠管、水管都吊掛在上面，
利用工作面乳化液泵站作動力，通過油缸和連桿組成的液壓步進式推拉裝置，實現電纜、高壓膠管和水管沿著巷道吊掛和移動。該裝置避免了井下電纜凌亂擺放，減少了電纜的占用空間與電纜的移動次數，避免了人工拖動電纜，極大地減少了工人的勞動強度和作業效率。
