中科支護BW70-5型單缸砂漿泵工作原理

手機掃描查看

      BW70-5型單缸砂漿泵是一種臥式單缸往復單作用式活塞泵，主要用于道路、橋梁、水壩、國防、礦山等建筑工程的注漿施工；也可用于預應力構件工程的灰漿注入擴張；火力發電廠的煤粉灰漿輸送；建筑工程中灰漿的垂直及水平輸送；化工部門中用于輸送漿狀原料（色漿、涂料）、磁性材料和其它介質；沙土地、高爐、水泥路面、高速公路等工程的維護、修固等，具有結構緊湊、密封性好、壓力大、活塞更換方便、裝配及維修簡單等優點。單缸砂漿泵可泵沙漿，砂粒應過篩，較大粒徑不大于5mm。砂粒粒徑1mm以下的砂質量占總砂量的60%以上，注漿中不得混入石子及其它雜物（如；鐵釘、草木等），應為拌合均勻的勻質灰漿，不得有干砂及硬塊，稠度值為不小于8cm，稠度計重300g。

BW70-5型單缸砂漿泵工作原理

      單缸注漿泵主要由電動機、變速箱、泵頭、機架、護罩、三角皮帶傳動機構等部分組成。變速箱為封閉式殼體，采用飛濺潤滑方式潤滑各個運動部件，相互嚙合的一組齒輪可將電動機的回轉運動傳送至曲軸，推動連桿、十字頭使活塞產生往復運動。

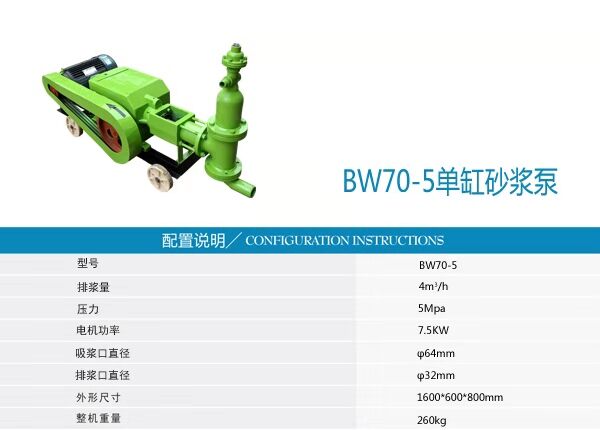

BW70-5型單缸砂漿泵技術參數

生產能力：4m3/h
工作壓力：5Mpa
電機功率：7.5KW
吸漿口直徑：64mm
排漿口直徑：32mm
整機重量：260kg
