點擊下圖片即可查看大圖
安全性高
1）材料：采用瑞典進口鋼板WELDOX900和寶鋼BS700高強度鋼板，鋼板強度高，性能穩定。采用瑞典進口焊絲OK13.29，焊絲性能穩定，焊接性能好，沖擊韌性高，焊縫疲勞壽命長。
2）設計：采用計算機三維建模和有限元仿真技術，模擬泵車施工的各個工況，保證設計、保證產品安全可靠。
3）測試：每一型號的公告泵車均由北京國家工程機械質量監督檢驗中心檢測臂架應力水平，保證符合國家安全標準；每一臺泵車裝配完成后，均需進行打水試驗和穩定試驗，保證產品的可靠性和安全性。
品牌底盤
選用重汽底盤，配置德國技術的MAN發動機；選用東風天錦底盤，配置康明斯發動機。底盤品牌好，動力強勁，可靠性高。
功能特色
1）五節臂技術：33米泵車采用五節臂架結構，施工更加靈活方便；整車長度更短，整車高度更低。
2）單側支撐技術：2軸底盤泵車均采用XH支腿設計方案，具備單側支撐功能，施工時需要的場地空間減少近一半。
關鍵進口件
服務優勢
服務工程師接到服務信息后10分鐘內出發或向客戶說明處理措施。
河南省區域，從接到服務信息起4小時內到達故障現場。
|
類別 |
項目內容 |

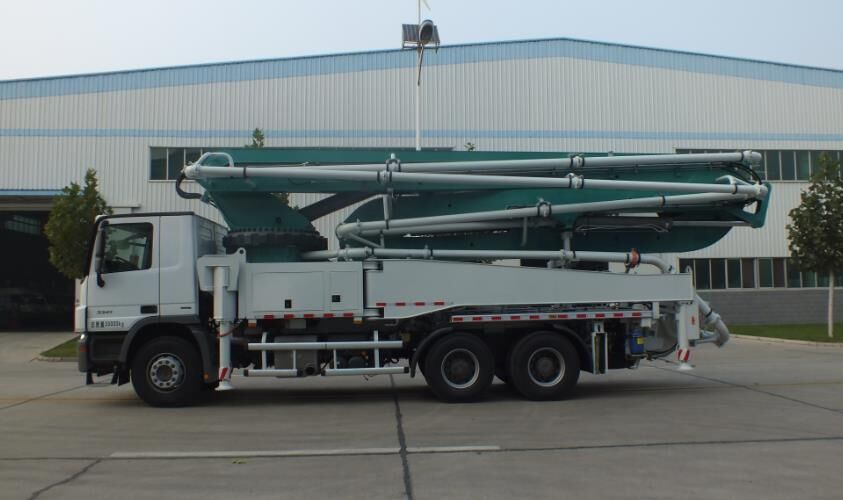

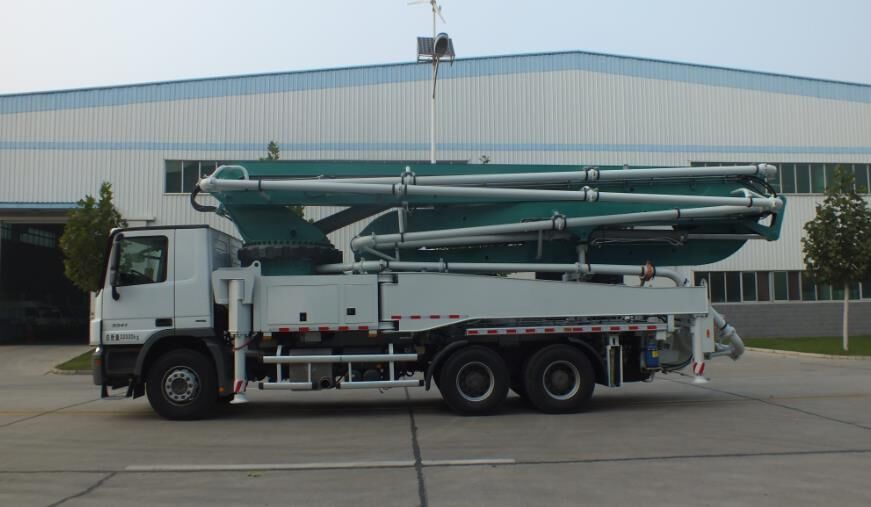

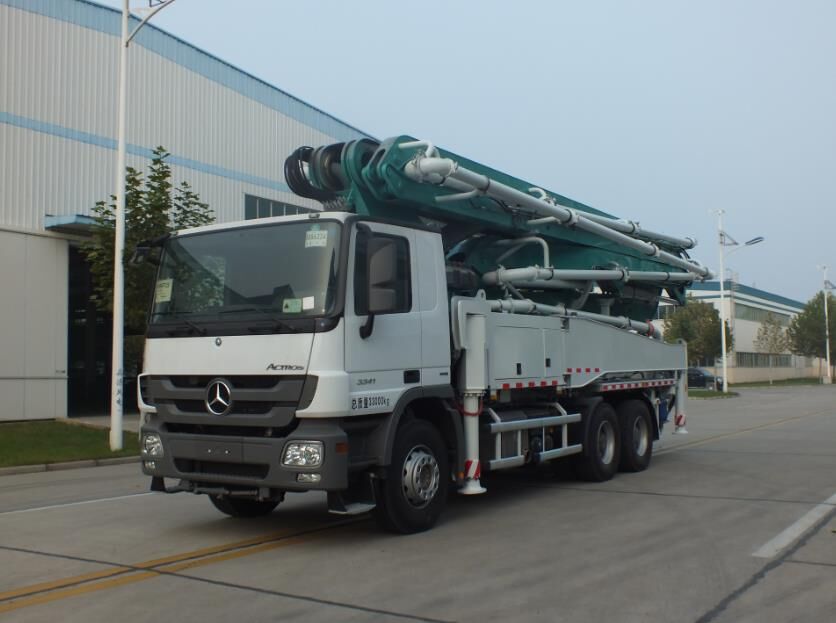

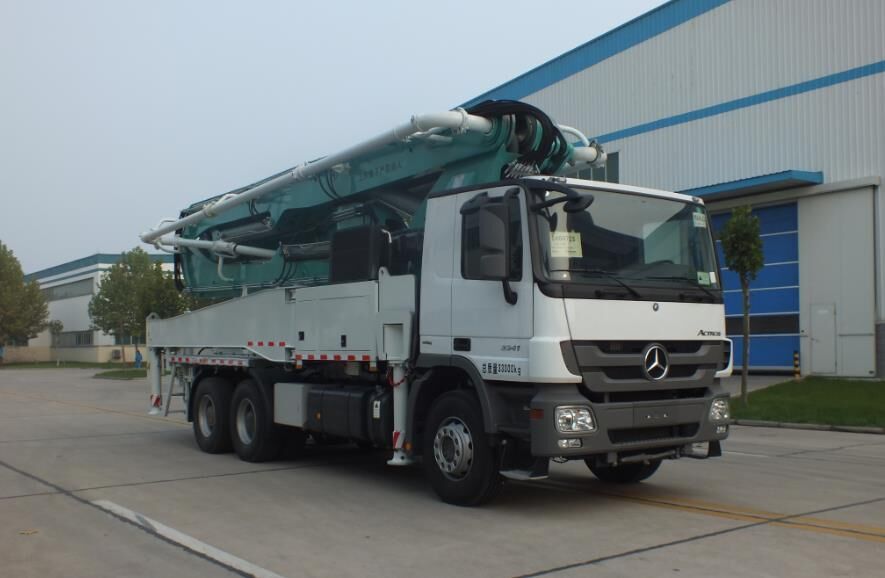

SMQ5331THB 46米 |
|
結構件 |
臂架垂直高度 |
46m |
|
|
臂架型式 |
RZ型 |
|
|
臂架節數 |
5節臂 |
|
|
臂架回轉角度 |
±360° |
|
|
前支腿橫向展開尺寸 |
8800mm |
|
|
后支腿橫向展開尺寸 |
8500mm |
|
|
前后支腿縱向展開尺寸 |
8600mm |
|
泵送系統 |
泵送排量 |
170m3/h（120m3/h） |
|
|
泵送壓力 |
8.3MPa（12MPa） |
|
|
輸送缸內徑 |
260mm |
|
|
輸送缸行程 |
2000mm |
|
|
泵送換向次數 |
27（19）次/分鐘 |
|
底盤 |
底盤品牌 |
奔馳 Actros 3341 |
|
|
底盤軸距 |
4500+1350 mm |
|
|
發動機功率 |
305kW |
|
|
發動機排放標準 |
國V |
|
整車 |
整車外形尺寸 |
11455×2500×3980 |
|
|
整車質量 |
33400kg |
1.起重臂為大圓角六邊形截面形式，選用HG70高強度鋼板，自重輕，承載能力強，剛度大，大幅提高作用性能。
2.起重臂同步伸縮，伸、縮臂繩均布置在吊臂內部，外觀整潔、美觀。
3.H型支腿，跨度大，抗傾覆能力強，穩定性好。
4.液壓系統：選用雙聯齒輪泵，使液壓系統流量分配更合理。液壓支腿油缸上選用高性能雙向液壓鎖，變幅油缸及起重臂伸縮液壓油缸上選用高性能平衡閥，使操作更加安全。
5.配有高度限位器、力矩限制器、主副卷揚三圈保護等多種安全保護裝置，使操縱更加安全可靠。
6.上車，主閥帶負載反饋，吊鉤起升到一定高度時，可切斷液壓系統，使操縱安全、可靠。
7.上下車均配有油門操縱機構，使用方便。
