倉壁振動器又稱振動防閉塞裝置，用來使料倉、料罐或料斗漏料段的傾斜壁高頻振動，以防止倉（罐、斗）內的物料起拱、出現管狀通道、倉壁粘料等不暢流現象，以保證物料從料倉、料罐或料斗中順暢流出。倉壁振動器由于具有結構簡單、防堵塞能力強、能耗低、壽命長、激振力可調等優點，目前已廣泛應用于煤炭、電力、建材、煤炭、礦山、化工、冶金、鑄造、輕工、食品、制藥、糧食、交通等各種行業。
LZF防閉塞裝置結構及工作原理:

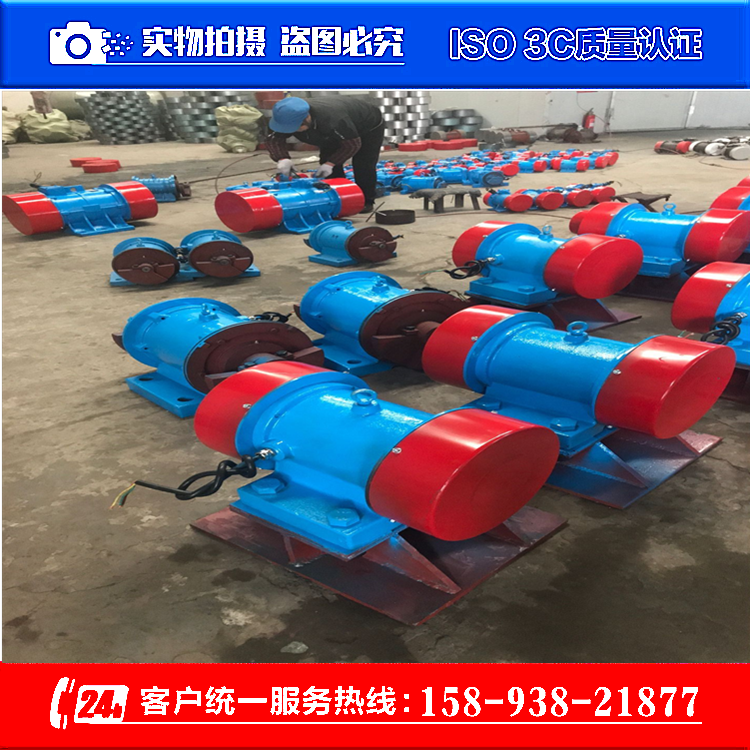

結構如圖所示。由振動電機(1)，底座(2)兩部分組成。振動電機和底座由螺栓緊密地固定為一體。由于底座緊固地安裝在料倉壁上，這樣就構成了單質點定向強迫振動系統。
當LZF系列防閉塞裝置 工作時，振動電機的高速轉動，便產生了對料倉壁的周期性高頻振動，由于防閉塞裝置的周期性振動，一方面使物料與倉壁脫離接觸、消除物料與倉壁的摩擦，另一方面使物料受交變速度和加速度的影響，處于不穩定狀態，從而有效地克服物料的內摩擦力和聚集力，以消除料倉內物料間的相對穩定性，使物料從料倉口順利排出。
LZF防閉塞裝置技術參數表:
型號 適用料倉溜槽壁厚 錐部倉容(T) 振動電機 激振力(N) 功率(KW) 重量(Kg) 外形尺寸長*寬*高
LZF-3 1.6-3.2 0.35 YZU-0.7-2 700 0.075 17 240*285*245
LZF-4 3.2-4.5 1 YZU-1.5-2 1500 0.12 25 270-330*280
LZF-5 4.5-6 3 YZU-3-2 3000 0.25 35 280*330*280
LZF-6 6-8 10 YZU-5-2 5000 0.37 55 400*460*350
LZF-10 8-10 20 YZU-10-2 10000 0.75 102 420*460*410
LZF15 10-13 50 YZU-20-2 20000 1.5 186 597*728*430
LZF25 15-25 1 YZU-30-2 30000 2.2 220 597*728*430
LZF系列倉壁振動器可用螺栓把底座固定于料倉底部的倉壁上,也可直接把底座焊接在料倉上,其固定(焊接)要牢靠,與倉壁連接的剛度越好,其使用效果就越好。
LZF防閉塞裝置主要尺寸表:
型號 L B1 B H L2 L1 d
LZF-3 300 240 300 265 210 280 φ11
LZF-4 300 250 310 265 250 310 φ11
LZF-5 328 260 320 312 0.25 35 φ15
LZF-6 362 260 320 312 250 310 φ17
LZF-10 427 400 450 400 350 390 φ22
LZF-15 451 410 460 405 370 400 φ32
LZF-25 530 510 620 610 450 550 φ34
LZF防閉塞裝置安裝部位及方法:
1.全鋼板制料倉:LZF型裝置應當焊接在料倉倉壁面上。
2.全混凝土料倉及帶加強鋼筋制料倉,在倉內應敷設振動板,LZF型防閉塞裝置應焊在振動板上。
3.上部為混凝土料倉,下部為鋼制料斗。LZF型防閉塞裝置應當焊接在干制料斗壁面上。
4.貯存純粗塊物料的料倉,這種物料的料倉,無論形式如何,均應在倉內敷設振動板。LZF型裝置應焊在振動板上。
5.溜槽:LZF型防閉塞裝置應焊在溜槽易粘,堵料的部位上。
LZF型防閉塞裝置應安裝在安裝面的振動波腹段上,振動波腹段在安裝面距上邊或下邊總長度的三分之一至四分之一的部位。
