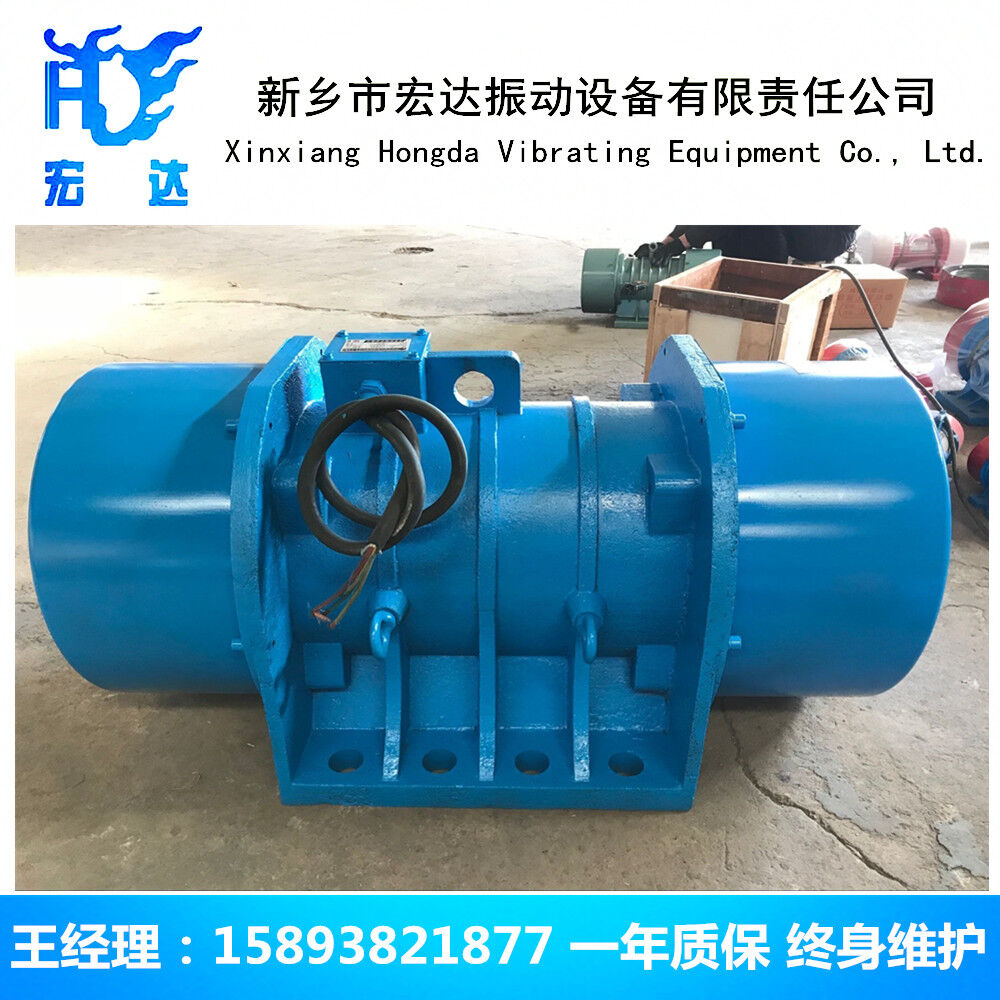

MV-4-6三相振動電機|MV-180-6慣性振動器
MV-4-6三相振動電機|MV-180-6慣性振動器
ZG系列振動電機（振動電機）是八十年代初由機電部、冶金部、部聯合設計組在引進日本先進樣機基礎上設計研制的。一九八四年通過部級鑒定，結論認為：該產品參數先進、結構合理、使用壽命長，主要技術參數接近國外同類產品先水平，在國內處于領先地位。該機最大特點是功率小，激振動大，尤其采用了國內先進的裝配技術，運行可靠，連續使用壽命長達10000小時以上。功率—激振力指標與日本相等，高于西德及國內同類產品，而激振力為振動機械設計、選型的主要參數。故在需同樣激振力的情形下，選用該機功率小、耗能省，自重輕。
由于該慣性振動器性能優越，使用壽命長，因而得到廣大用戶的歡迎。近幾年，該產品多次為國家重點項目配套。如上海寶鋼二期工程，天津軍糧城發電廠，鞍山鋼鐵公司、重慶鋼鐵公司 等，并贏得良好的信譽。
MV-4-6三相振動電機|MV-180-6慣性振動器
ZG系列慣性振動器是利用裝在特制的雙出軸三相異步電機轉子兩端的偏心塊提供振動力的一種新型振動驅動裝置。廣泛用來作為各種振動機械（如振動給料機、振動輸送機、振動篩分機、振動落砂機、振動破碎機、振動提升機、振動試驗臺等）的激振源、也可直接用來作為倉壁振動器。由于其使用方便、結構簡單，因而被礦山、冶金、、建材、化工、輕工、電子、機械、糧食、公路橋梁上振護筒、振護柱等各行各業大量采用。
ZG系列慣性振動器與其它振動器（如電磁振動器、偏心連桿振動器等）相比，具有體積小、重量輕、結構簡單、拆裝方便、激振力大、功率小、效率高、噪音小、功率因素高、振動力可以無級調節等特點
ZG系列慣性振動器可直接用于作為倉壁振動器且慣性振動器使用方便、結構簡單是利用裝在特制的雙出軸三相異步電機轉子兩端的偏心塊提供振動力的一種新型振動驅動裝置。
1、ZG系列慣性振動器體積小、重量輕。
2、結構簡單、拆裝方便。
3、功率小、激振力大、效率高。
4、ZG系列慣性振動器功串因數高、噪音小、振動力可以無級調節。
ZG系列慣性振動器結構圖:
ZG系列慣性振動器型號圖:
參數
ZG系列慣性振動器技術參數
| 型號 |
振動力 （×103牛頓） |
額定功率 （千瓦） |
額定電流 （安） |
振動頻率 （次/分） |
電壓 （伏） |
溫升 （℃） |
絕緣等級 |
效率 （％） |
功率因數 |
重量 （公斤） |
| ZG402 | 0-2 | 0.1 | 0.4 | 1450 | 380 | 80 | B | 65.94 | 0.667 | 30 |
| ZG405 | 0-5 | 0.25 | 0.73 | 1450 | 380 | 80 | B | 70.24 | 0.752 | 46 |
| ZG410 | 0-10 | 0.55 | 1.53 | 1450 | 380 | 80 | B | 75.02 | 0.728 | 81 |
| ZG415 | 0-15 | 0.75 | 1.95 | 1450 | 380 | 80 | B | 76.77 | 0.760 | 90 |
| ZG420 | 0-20 | 1.1 | 2.71 | 1450 | 380 | 80 | B | 76.85 | 0.801 | 129 |
| ZG432 | 0-32 | 1.5 | 3.51 | 1450 | 380 | 80 | B | 79.13 | 0.819 | 145 |
| ZG440 | 0-40 | 2.2 | 5.19 | 1450 | 380 | 80 | B | 78.48 | 0.815 | 234 |
| ZG450 | 0-50 | 3.0 | 6.82 | 1450 | 380 | 80 | B | 80.68 | 0.822 | 245 |
| ZG609 | 0-9 | 0.55 | 1.66 | 960 | 380 | 80 | B | 76.0 | 0.662 | 84 |
| ZG612 | 0-12 | 0.75 | 2.14 | 960 | 380 | 80 | B | 77.5 | 0.684 | 94 |
| ZG618 | 0-18 | 1.1 | 2.97 | 960 | 380 | 80 | B | 78.6 | 0.715 | 141 |
| ZG625 | 0-25 | 1.5 | 3.84 | 960 | 380 | 80 | B | 80.0 | 0.740 | 159 |
| ZG636 | 0-36 | 2.2 | 5.55 | 960 | 380 | 80 | B | 80.9 | 0.747 | 249.5 |
| ZG645 | 0-45 | 3.0 | 7.28 | 960 | 380 | 80 | B | 82.6 | 0.756 | 268 |
| ZG660 | 0-60 | 4.0 | 9.56 | 960 | 380 | 80 | B | 82.2 | 0.762 | 427 |
| ZG820 | 0-20 | 1.5 | 4.36 | 725 | 380 | 80 | B | 80.0 | 0.652 | 185 |
| ZG830 | 0-30 | 2.2 | 6.16 | 725 | 380 | 80 | B | 81.1 | 0.667 | 279 |
| ZG840 | 0-40 | 3.0 | 8.25 | 725 | 380 | 80 | B | 80.0 | 0.700 | 310 |
外形及安裝尺寸
|
型號
|
L
|
B
|
H
|
L1
|
L2
|
b
|
b1
|
h1
|
h2
|
D
|
n-d
|
|
ZG402
|
348
|
210
|
212
|
176
|
130
|
170
|
110
|
18
|
90
|
160
|
4-18
|
|
ZG405
|
368
|
240
|
240
|
190
|
140
|
190
|
120
|
18
|
105
|
190
|
4-18
|
|
ZG410
|
470
|
320
|
303
|
296
|
200
|
260
|
180
|
27
|
140
|
250
|
4-26
|
|
ZG415
|
490
|
320
|
303
|
316
|
220
|
260
|
180
|
27
|
140
|
250
|
4-26
|
|
ZG420
|
537
|
380
|
365
|
333
|
205
|
310
|
210
|
32
|
165
|
303
|
4-32
|
|
ZG432
|
550
|
380
|
365
|
346
|
218
|
310
|
210
|
32
|
165
|
303
|
4-32
|
|
ZG440
|
618
|
450
|
430
|
371
|
227
|
350
|
230
|
45
|
195
|
359
|
4-44
|
|
ZG450
|
643
|
450
|
430
|
396
|
252
|
350
|
230
|
45
|
195
|
359
|
4-44
|
|
ZG609
|
480
|
320
|
303
|
296
|
200
|
260
|
180
|
27
|
140
|
250
|
4-26
|
|
ZG612
|
536
|
320
|
303
|
316
|
220
|
260
|
180
|
27
|
140
|
250
|
4-26
|
|
ZG618
|
537
|
380
|
365
|
333
|
205
|
310
|
210
|
32
|
165
|
303
|
4-32
|
|
ZG625
|
596
|
380
|
365
|
346
|
218
|
310
|
210
|
32
|
165
|
303
|
4-32
|
|
ZG636
|
617
|
450
|
430
|
379
|
227
|
350
|
230
|
45
|
195
|
359
|
4-44
|
|
ZG645
|
676
|
450
|
430
|
404
|
252
|
350
|
230
|
45
|
195
|
359
|
4-44
|
|
ZG660
|
796
|
560
|
512
|
472
|
276
|
430
|
280
|
45
|
240
|
440
|
4-50
|
|
ZG820
|
688
|
380
|
365
|
376
|
248
|
310
|
210
|
32
|
165
|
303
|
4-32
|
|
ZG830
|
724
|
450
|
430
|
404
|
252
|
350
|
230
|
45
|
195
|
359
|
4-44
|
|
ZG840
|
786
|
450
|
430
|
414
|
262
|
350
|
230
|
45
|
195
|
359
|
4-44
|
用途
ZG系列慣性振動器用途廣泛，可用來作為各種振動機械的激根源，如：振動給料機、振動提升機、振動篩分機、振動輸送機、振動破碎機、振動落砂機、振動試驗臺等。所以，ZG系列慣性振動器被廣泛應用于礦山、建材、機械、輕工、化工、電子、冶金、煤炭、糧食等各行業中。
