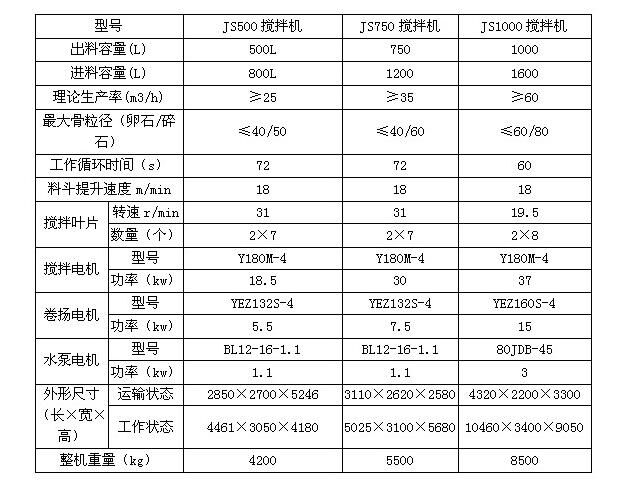

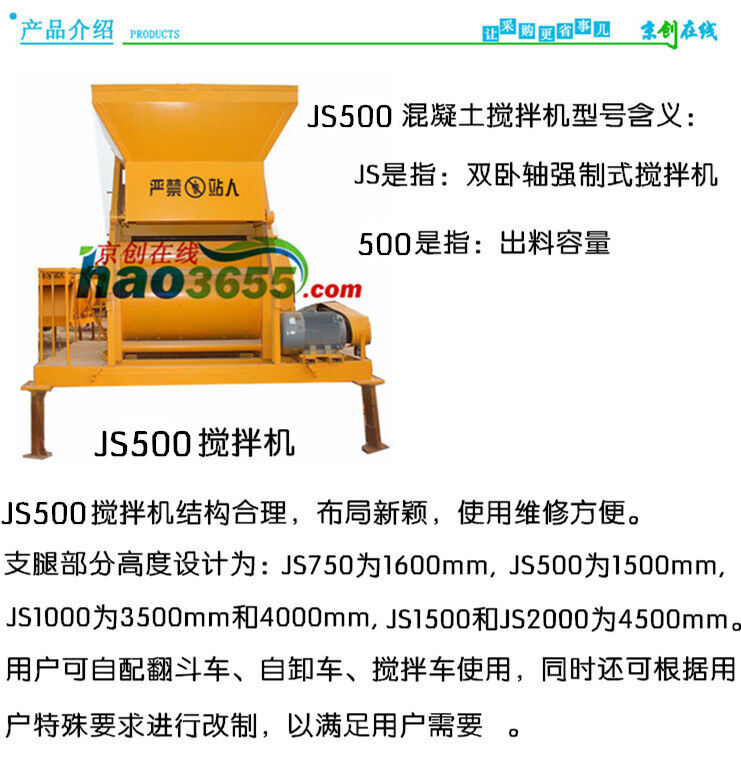

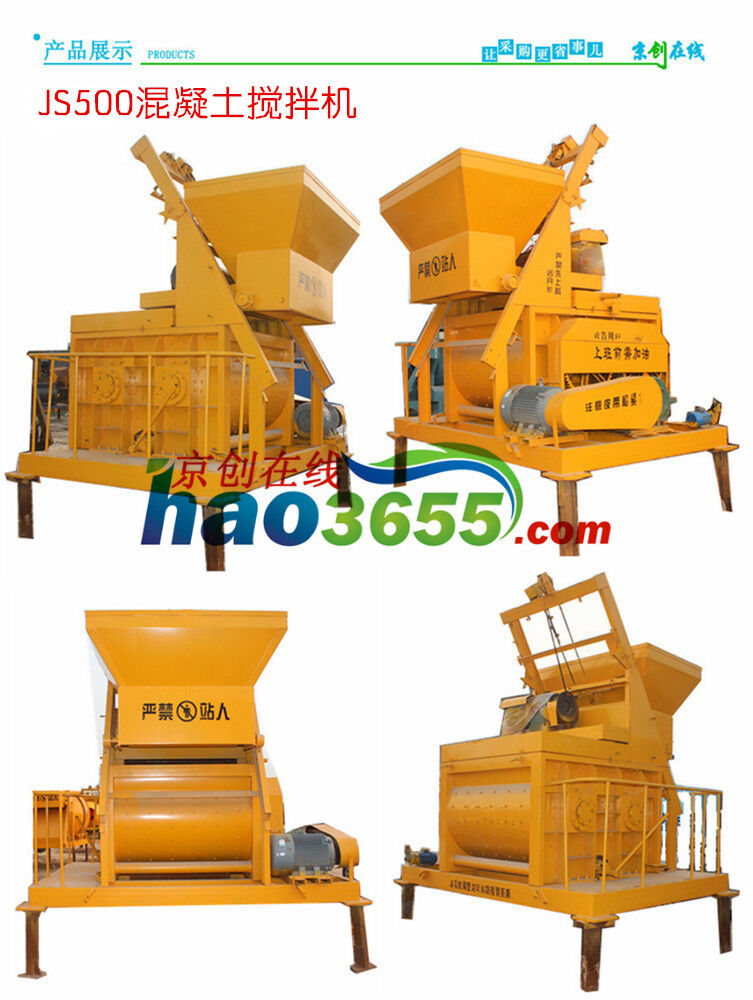

JS500雙臥軸強制式攪拌機 攪拌系統分別由電機、皮帶輪、減速箱、齒輪、攪拌裝置、攪拌筒等組成。

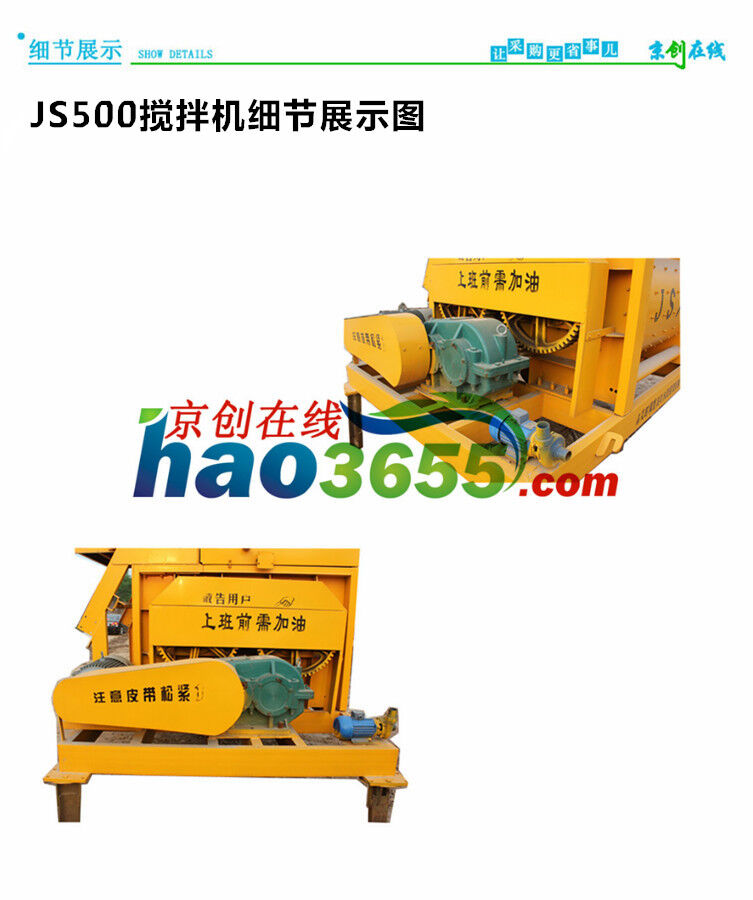

主電機通過皮帶連接在二級齒輪減速箱上,并最終通過兩對開式齒輪分別帶動兩根水平組置的攪拌軸相向等速回轉。為保證減速箱里各齒輪正常工作，必須按減速箱所示油面高度注入潤滑油、夏季用HL- 30齒輪油、冬季用JL-20齒輪油。新機開始使用150小時和300小時， 要分別更換機油一次，以后每工作1000小時更換一次。
攪拌筒的圓弧部分及端面用6mmQ235銅板焊成。攪拌筒內鑲有6種襯板，其中圓弧型襯板3種84塊、端面襯板3種20塊F 均用沉頭螺釘與筒體緊固連接。
JS500雙臥軸強制式攪拌機攪拌筒內裝有兩根水平配置的攪拌軸,每根軸分別裝有七個鏟片F(xiàn) 在靠近攪拌筒的兩端鏟臂上分別裝有側葉片,可刮除端面上的混凝土。
攪拌軸與攪拌筒兩端的相連處都設有專用的密封裝置。為保證密封質量,配有專 用的供油器,供油器固定在攪拌筒的端面上。往供油器注入潤滑脂時，要千萬注意清潔干凈,不要混入雜物,應經常擰開軸端支撐座上的放淤螺塞,發現有砂漿雜物時,說明第一道密封裝置已失去作用,應急時對第一道密封裝置進行調整和更換為保證攪拌軸的正常運轉應經常向軸承注入黃油脂。
（一)每次使用JS500雙臥軸強制式攪拌機前檢查項目：
1、檢查JS500雙臥軸強制式攪拌機機身是否平穩。
2、葉片及攪拌葉片支撐臂上的連接螺栓是否牢固。
3、上料架上連接螺栓是否緊固。
4、水泵引水是否加足,管路是否暢通。
(二)每次使用JS500雙臥軸強制式攪拌機后的保養
1、清理攪拌筒內外、卸料門、料斗上的積灰,并用水沖洗干凈。
2、料斗停放在運輸位置上,并將制動銷插好,料斗內不得有雜物。
3、切料電源,鎖好電氣控制箱。
4、酌情對各潤滑點加注必要的潤滑油（脂）。
5、應將供水系統內的存水全部排盡
