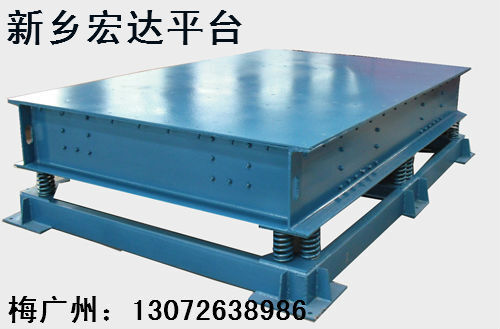

ZP三維振動平臺的組成
1、三維振動平臺主要由支架、臺面、振動機構、減震機構四部分組成。在振動機構的帶動下做橫向、縱向、上下等三維振動，故而得名。
2、三維振動平臺的振動機構主要由若干臺振動電機、傳動板構成，振動電機的數量一般為偶數，如4、6、8、10等，振動電機的型號決定了三維振動平臺的主要技術參數。
3、三維振動平臺的減震機構主要由減震彈簧組成，共分為橡膠彈簧、復合彈簧、氣墊彈簧等幾種。
三維振動平臺技術參數:
|
型號
|
臺面尺寸
|
激振點
|
激振力
（KN） |
功率
（kw） |
重量
（kg） |
振動頻率
（HZ） |
振動加速度
|
振幅
（mm） |
|
ZP-4
|
800×800
|
4
|
20
|
1.6
|
450
|
20-80
|
1-2
|
0.5-2
|
|
ZP-6-Ⅰ
|
1000×1000
|
6
|
30
|
2.4
|
600
|
|||
|
ZP-6-Ⅱ
|
1200×1200
|
6
|
30
|
2.4
|
860
|
|||
|
ZP-8-Ⅰ
|
1600×1200
|
8
|
40
|
3.2
|
1000
|
|||
|
ZP-8-Ⅱ
|
1600×1400
|
8
|
40
|
3.2
|
1250
|
|||
|
ZP-10-Ⅰ
|
2000×1600
|
10
|
50
|
4.0
|
1600
|
|||
|
ZP-10-Ⅱ
|
2000×1800
|
10
|
60
|
6.0
|
2000
|
|||
|
ZP-12-Ⅰ
|
3000×2000
|
12
|
80
|
7.5
|
3100
|
|||
|
ZP-12-Ⅱ
|
4000×3000
|
12
|
80
|
7.5
|
4600
|
