一、產品用途及優點

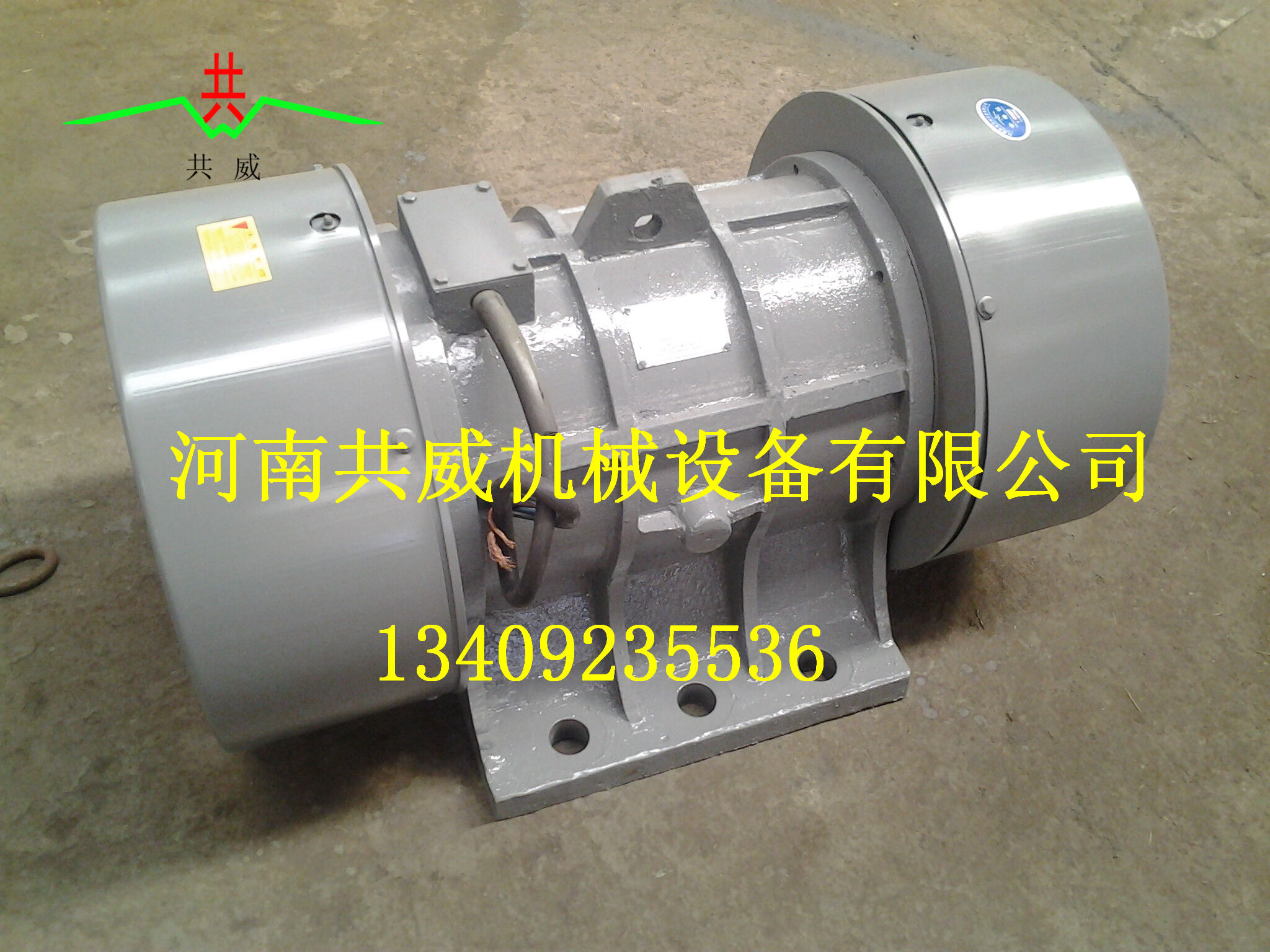

YZO振動電機特點
1、
機體重量輕，體積小，結構簡單，安裝、維修方便。
2、 振頻穩定，平穩回轉產生低噪音振動，啟動迅速，停車平穩。
3、
全封閉結構，適用于任何無防爆要求的工作環境。
4、 激振力可無級調整。
5、 多方位安裝
二、YZO振動電機型號說明
三、使用條件：
A、環境溫度不超過40oC（若超過40oC應降低功率使用）
B、軸承的允許溫度（溫度計法）不超過95oC
C、使用地區海拔不超過1000米，若超過1000米，每增高100米，其溫升值應降低0.5oC，但不得超過4000米使用
D、使用環境空氣應無導電粉塵、不得含有易燃、易爆及腐蝕性氣體
E、頻率50HZ
F、絕緣等級 B級
四、YZO振動電機技術參數表
|
型號 |
激振力(KN) |
功率
|
電流
|
主要結構尺寸 |
||||||||||
|
L
|
H
|
A
|
B
|
C
|
D
|
h1
|
Ф
|
h
|
M
|
總重量
|
||||
|
YZO-1.5-2 |
1.5 |
0.15 |
0.38 |
310 |
190 |
180 |
215 |
124 |
180 |
77 |
110 |
20 |
11 |
15 |
|
YZO-2.5-2 |
2.5 |
0.25 |
0.58 |
310 |
190 |
180 |
215 |
150 |
180 |
77 |
110 |
20 |
13 |
18 |
|
YZO-5-2 |
5 |
0.4 |
1.15 |
318 |
220 |
240 |
215 |
208 |
|
103 |
145 |
25 |
17 |
24 |
|
YZO-8-2 |
8 |
0.75 |
1.84 |
308 |
256 |
265 |
220 |
230 |
|
122 |
175 |
25 |
18 |
35 |
|
YZO-16-2 |
16 |
1.5 |
3.48 |
418 |
232 |
295 |
235 |
256 |
|
112 |
145 |
28 |
19 |
38 |
|
YZO-2.5-4 |
2.5 |
0.25 |
0.58 |
310 |
190 |
180 |
215 |
150 |
180 |
77 |
110 |
20 |
13 |
20 |
|
YZO-5-4 |
5 |
0.4 |
1.15 |
325 |
240 |
215 |
260 |
176 |
220 |
113 |
175 |
30 |
15 |
37 |
|
YZO-8-4 |
8 |
0.75 |
1.84 |
380 |
301 |
250 |
295 |
180 |
236 |
142 |
215 |
25 |
19 |
50 |
|
YZO-10-4 |
10 |
1.0 |
2.3 |
435 |
301 |
250 |
295 |
180 |
236 |
142 |
215 |
25 |
19 |
54 |
|
YZO-16-4 |
16 |
1.5 |
3.48 |
475 |
315 |
300 |
330 |
224 |
270 |
130 |
260 |
25 |
21 |
72 |
|
YZO-17-4 |
17 |
0.75 |
1.8 |
450 |
300 |
235 |
320 |
150 |
260 |
136 |
260 |
25 |
28 |
78 |
|
YZO-20-4 |
20 |
2.0 |
4.1 |
475 |
304 |
300 |
330 |
224 |
270 |
131 |
260 |
25 |
21 |
135 |
|
YZO-30-4 |
30 |
2.5 |
5.75 |
515 |
390 |
295 |
395 |
184 |
326 |
195 |
305 |
30 |
31 |
159 |
|
YZO-50-4 |
50 |
3.7 |
7.4 |
560 |
425 |
306 |
400 |
184 |
326 |
195 |
376 |
35 |
31 |
180 |
|
YZO-75-4 |
75 |
5.5 |
11 |
670 |
512 |
400 |
540 |
248 |
440 |
240 |
455 |
37 |
36 |
350 |
|
YZO-5-6 |
5 |
0.4 |
1.15 |
388 |
216 |
216 |
270 |
176 |
220 |
91 |
173 |
35 |
14 |
48 |
|
YZO-8-6 |
8 |
0.75 |
1.84 |
490 |
301 |
247 |
292 |
180 |
236 |
142 |
213 |
30 |
18 |
58 |
|
YZO-10-6 |
10 |
1.0 |
2.3 |
492 |
301 |
245 |
295 |
180 |
236 |
142 |
213 |
30 |
18 |
65 |
|
YZO-12-6 |
12 |
1.0 |
2.1 |
450 |
300 |
240 |
330 |
150 |
260 |
135 |
260 |
25 |
27 |
82 |
|
YZO-20-6 |
20 |
2.0 |
4.1 |
535 |
350 |
300 |
322 |
224 |
270 |
163 |
305 |
30 |
22 |
140 |
|
YZO-30-6 |
30 |
2.5 |
5.75 |
560 |
425 |
300 |
396 |
184 |
326 |
195 |
305 |
30 |
31 |
165 |
|
YZO-50-6 |
50 |
3.7 |
7.4 |
655 |
393 |
304 |
396 |
184 |
326 |
195 |
375 |
30 |
32 |
200 |
|
YZO-5-2W |
5 |
0.4 |
1.15 |
318 |
220 |
240 |
215 |
176 |
220 |
103 |
145 |
25 |
17 |
27 |
|
YZO-8-2W |
8 |
0.75 |
1.84 |
308 |
256 |
265 |
220 |
180 |
236 |
122 |
175 |
25 |
18 |
37 |
|
YZO-16-2W |
16 |
1.5 |
3.48 |
418 |
232 |
295 |
235 |
200 |
236 |
112 |
145 |
28 |
19 |
55 |
|
YZO-75-6W |
75 |
5.5 |
11 |
736 |
474 |
420 |
516 |
248 |
440 |
245 |
455 |
40 |
38 |
390 |
|
TZD41-4C |
16 |
0.75 |
2.3 |
616 |
350 |
300 |
340 |
224 |
270 |
170 |
|
30 |
21 |
80 |
|
TZD51-4C |
30 |
2.5 |
5.75 |
595 |
385 |
326 |
420 |
230 |
340 |
190 |
300 |
40 |
31 |
160 |
|
TZD-61-6C |
50 |
3.7 |
9.1 |
710 |
455 |
344 |
480 |
222 |
390 |
225 |
|
50 |
37 |
255 |
|
TZD-71-6C |
75 |
5.5 |
11 |
736 |
474 |
420 |
516 |
248 |
440 |
245 |
455 |
40 |
38 |
390 |
注：本表中電壓為380V、50HZ(電壓不同時，訂貨時請說明)
