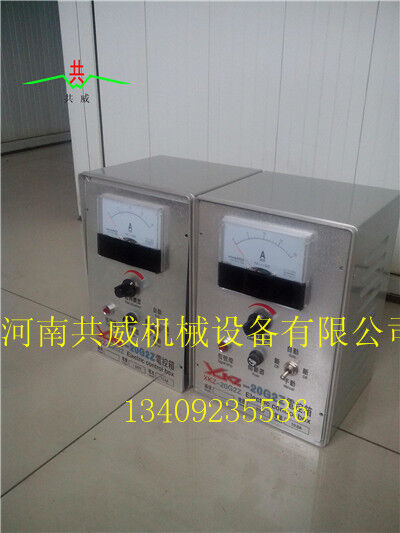

電磁給料機配用XKZ-20G2 控制箱

手機掃描查看

一、XKZ電控箱特點：

1、電控器主回路采用可控硅作變流調節。

2、可控硅工作采用脈沖移相觸發，能有效的控制電流和電壓的突變，可使負載平穩起動，可確保可控硅的安全使用。

3、本機使用方便，式樣新穎，底殼下裝有金屬支撐架及安裝孔，既可懸掛，又可平放，為本機的安裝與操作提供了方便。

二、XKZ電控箱使用方法：

1、按電控器上所標輸入（220V），輸出（電振機）位置，將電源與負載接好。

2、打開電源開關鍵，工作指示燈亮，表示電源已接通。

3、順時針轉動電流調節選鈕，使輸出達合適強度。

三、XKZ電控箱注意事項：

1、通態浪涌電流Itsm在壽命期內，浪涌次數有一定限制，因此，一般不要人為的對負載短路。

2、電控器周圍介質溫度不超過-20℃—＋40℃的范圍。

3、周圍介質溫度為25℃時相對濕度不大于85%。

4、電控器應放置于振動幅度小，沒有嚴重腐蝕性氣體和影響電氣絕緣性能的環境中。

四、 XKZ電控箱主要性能指標

1、輸入與輸出電壓〈10V（輸入電壓大于或等于220V時實測）5V〉。

2、導通角不低于175度。　

3、電流控制方式: 4~20 mA。

4. 電壓控制方式: 0~5VDC。

5、電源適用于正負220V±15%變化的。

6、最小導通電流: 50 mA

7. 通態壓降 小于1 .5V

8. 斷態漏電流: 小于10 mA

9. 導通時間 （50H Z ）： 1MS

10. 關斷時間： 10MS

五、XKZ電控箱安裝方法：

⒈將控制器后面板標有輸出的二個端子與給料機相連（可不分反正）。

⒉將控制器后面板標有輸入的二個端子與220V交流電相連（可不分火、零）。

⒊確認連接正確后，即可接通電源。

⒋調節“電流調節”旋扭可控制給料機速度。

注意：輸出和輸入不能反接，二個輸出端不能短接。

電流調節旋扭要輕輕轉動，最多只能轉多半圈，即3/4圈，約260度。

六、XKZ電控箱技術參數表：

七、XKZ系列電控箱的工作原理：

調整電位器，就是調整電阻，在電路中調整了可控硅的導通角，也就是調整了供給電磁鐵的電流，使振動的大小得到調節，從而調節了給料的速度。電磁振動給料機是利用電磁的方法使給物料以振動，使料（一般是屬于顆粒狀的）單向運動，以達到均勻給料。給料速度和電源頻率、磁力的大小、幅度有關，由于一般使用工頻（50HZ），所以往往采用調節供給電磁鐵的電流（或電壓）來實現。
