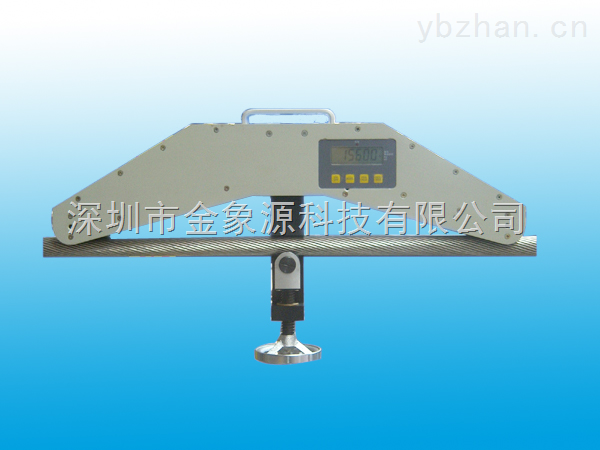

幕墻拉索拉力測量儀使用方法適用于：
產品涉及特種設備檢驗檢測機構、鐵路、汽車制造、船舶制造、電力、石油
、建筑工程、冶金、礦產、機械、教育、能源、環保等廣泛領域，電力行業、高鐵線索張力測試、通信行業、交通運輸行業、拉索玻璃幕墻行業、索道運行業、建筑行業、游樂場所、隧道施工、漁業捕撈、油田、煤礦、港口與各大科研院所和教學機構、檢測機構及涉及到繩索和鋼絲繩拉力的場合。
幕墻拉索拉力測量儀使用方法主要功能：
1、 張力測試儀具有張緊力的繩索結構，不需拆卸即可直接測量。重量輕、結構簡單、操作方便，可攜帶高空作業 適用于任何場合。
2、 具有七種線徑測量功能、測量范圍更寬。
3、 操作簡便，一個人在30秒內就可完成一次測量。儀器結構簡單，性能穩定測量精度高。
4、 具有系統自動補償功能、當被測索規格與測力儀中儲存索號規格相同時，在額定量程內/測力精度可達±2％。被測索的選擇范圍寬，使用方便，測力儀中可儲存七種不同直徑鋼索的數據，測力時只需 選取相應索號即可。
5、 儀器獲得國家專利專利號（ZL 2011 3 0153850.2）仿冒必究。
6、 使用范圍：適用于柔性的拉索高強度繩索的張力拉力測試等。
不同量程索力測定儀標定的索號如下表：
|
SL—10T
|
SL—20T |
SL—30T |
||||||
|
索號 |
直徑 |
標定量程（T） |
索號 |
直徑 |
標定量程（T） |
索號 |
直徑 |
標定量程（T） |
|
1 |
Φ6-10 |
5 |
1 |
φ≤16 |
10 |
1 |
φ≤22 |
15 |
|
2 |
φ12 |
5 |
2 |
φ18 |
10 |
2 |
φ24 |
15 |
|
3 |
φ14 |
10 |
3 |
φ20 |
15 |
3 |
φ26 |
20 |
|
4 |
φ16 |
10 |
4 |
φ22 |
15 |
4 |
φ28 |
20 |
|
5 |
φ18 |
10 |
5 |
φ24 |
20 |
5 |
φ30 |
30 |
|
6 |
φ20 |
10 |
6 |
φ26 |
20 |
6 |
φ32 |
30 |
|
7 |
φ22 |
10 |
7 |
φ28 |
20 |
7 |
φ34-40 |
30 |
工作原理：
SL-30T型索張力儀的工作原理
利用力分解原理
當系統平衡時：
T= 2F× cos（a/2）
其中：T為推力;F為索拉力;a為索兩側的索夾角
由于a固定相同，因此T與F成正比，讓力T作用在力敏傳感器上，力敏傳感器輸出信號、經電路運算、修正、放大后顯示在顯示屏上的數值就是所測索的張力。
