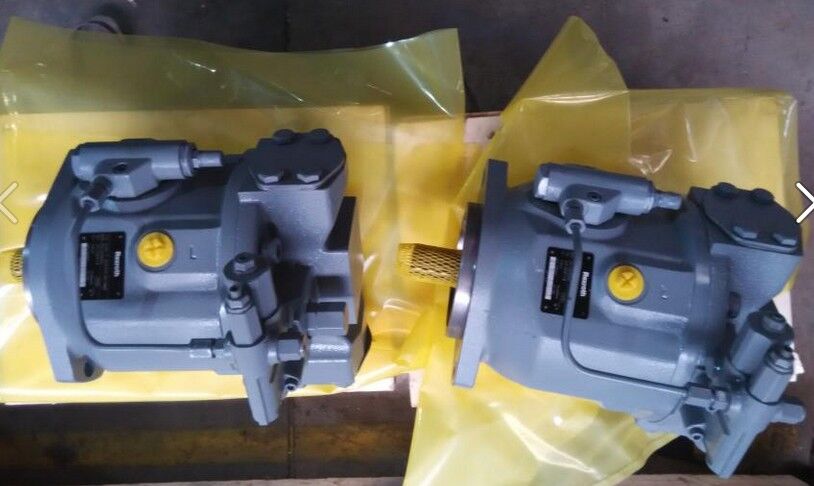

供應A10VSO回路的斜盤結構軸向柱塞變量泵
A10VSO是用于興奪開式回路的斜盤結構軸向柱塞變量泵
流量正比于驅動轉速和排量，在并能通過調節斜盤傾角實現無級變量。特點：
- ISO標準的安裝法蘭
- 法蘭連接符合SAE米制
- 有兩個殼體泄油孔
- 優良的吸入性能
- 允許連續運行壓力可達在280 bar
- 低噪聲
- 長壽命
- 驅動軸能承受軸向及徑向負載
- 高的功率/重量比
- 廣范圍的多種控制形式
- 控制響應時間短
- 采用通軸結構，可用于多回路系統
典型應用：
·折彎?rùn)C(jī)液壓站;船用倉門啟閉液壓站等小型液壓泵站
技術參數：
數值表（理論數值，不考慮機械效率ηmh和容積效率ηv；近似值）
規格 28 45 71 100 140/High
排量
Vg max cm3 28 45 71 100 140/140
最高轉速1)
no max rpm 3000 2600 2200 2000 1800/2050
在進口壓力Pabs增加及Vg<Vg max時
最大轉速(轉速極限)
no max rpm 3600 3100 2600 2400 2100/2200
最大流量
在no max時
Qo max L/min 84 117 156 200 252/287
在nE ＝ 1500 min-1時
L/min 42 68 107 150 210
最大功率
(△ρ＝ 280 bar)
在no max時
Po max kW 39 55 73 93 118/134
在nE ＝ 1500 min-1時
kW 20 32 50 70 98
最大扭矩(△ρ＝ 280 bar)
Tmax Nm 125 200 316 445 623
扭矩(△ρ＝ 100 bar)
T Nm 54 72 113 159 223
驅動軸的慣性矩
J kgm2 0.0017 0.0033 0.0083 0.0167 0.0242
殼體容積
L 0.7 1.0 1.6 2.2 3.0
重量（無油時）
m kg 15 21 33 45 60
驅動軸最大軸向力
Fax max N 1000 1500 2400 4000 4800
驅動軸上允許最大徑向力2)
Fq max N 1200 1500 1900 2300 2800
