【分析】混凝土原材料不合格產(chǎn)生的裂縫怎么處理？
混凝土原材料不合格產(chǎn)生的裂縫怎么處理？

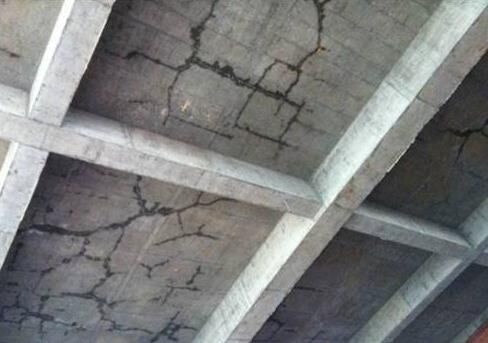

混凝土結(jié)構(gòu)裂縫的成因有很多種，主要有外荷載、結(jié)構(gòu)計算模型差異、材料的收縮（主要為的混凝土收縮、溫度變形）等。從技術(shù)角度分析，分為設(shè)計、施工、材料等幾方面。深入分析其原因，才能找到最合適的加固方法，從根本上解決結(jié)構(gòu)裂縫問題。現(xiàn)就混凝土原材料不合格引起的結(jié)構(gòu)裂縫的成因及加固方法進行簡要分析。
一、水泥種類選用不當或質(zhì)量不達標引起的裂縫
1、成因分析
(1)使用安定性不合格的水泥，在水泥水化后凝結(jié)硬化過程中，在有害物質(zhì)作用下，產(chǎn)生了劇烈的不均勻的體積變化，在構(gòu)件內(nèi)部產(chǎn)生破壞應(yīng)力，導致混凝土強度下降、開裂。
(2)不同品種、不同標號的水泥混用，水化后初凝和終凝的時間不同，收縮率也不同，造成開裂。
(3)施工人員不完全了解水泥的性質(zhì)或不清楚工程的性質(zhì)，濫用水泥，未采取相應(yīng)的技術(shù)措施，因而造成破壞事故或產(chǎn)生裂縫。
2、防治措施
(1)混凝土強度等級低于設(shè)計要求，裂縫寬度大于0.3mm時，需返工處理。
(2)經(jīng)檢查，構(gòu)件的混凝土強度等級已達到設(shè)計要求，且裂縫寬度小于0.3mm時，可采用灌縫膠灌注等方法對裂縫進行封閉處理。
二、砂石泥量超標、外加劑選用不當引起的裂縫
1、成因分析
(1)采用劣質(zhì)產(chǎn)品，質(zhì)量不過關(guān)，沒有發(fā)揮應(yīng)有的作用，使混凝土強度下降，出現(xiàn)裂縫。
(2)骨料的含泥量控制不嚴，骨料表面附著的黏土、灰塵和有機雜質(zhì)，影響了水泥的黏結(jié)，使泥漿浮在構(gòu)件表層，當混凝土構(gòu)件硬化后便產(chǎn)生網(wǎng)狀干縮裂縫。
(3)外加劑配比不準確，使混凝土拌和物不能硬化，造成混凝土構(gòu)件破壞。
2、防治措施
(1)構(gòu)件產(chǎn)生裂縫時，應(yīng)先檢測構(gòu)件混凝土的強度。如能滿足設(shè)計要求，可根據(jù)裂縫實際的寬度、長度、位置等，采用灌縫膠灌注修補等方法對裂縫進行封閉處理，恢復原有功能和防止鋼筋銹蝕。
(2)經(jīng)檢測構(gòu)件混凝土強度等級低于設(shè)計要求時，必須匯同有關(guān)部門研究相應(yīng)的加固處理方案，例如粘貼碳纖維布、粘鋼等方式進行加固方法。
【推薦】
【資訊2016第八屆中國國際工程機械、建
【資訊】60余交通項目入選第三批PPP示
【新聞】湖南代省長許達哲履新后首次調(diào)
手機版|
