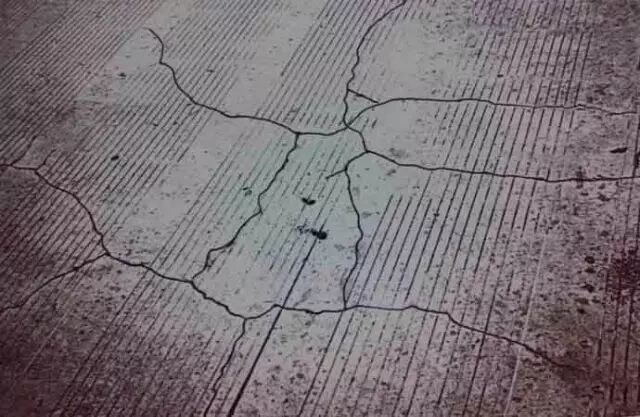

配制混凝土前，將基層和模板澆水濕透，避免吸收混凝土中的水分，混凝土澆筑后，對裸露表面應及時用潮濕材料覆蓋，認真養護，防止強風吹襲和烈日曝曬；

在氣溫高、溫度低或風速大的天氣施工，混凝土澆筑后，應及早進行噴水養護，使其保持濕潤；

大面積混凝土宜澆完一段，養護一段。在炎熱季節，要加強表面的抹壓和養護工作。

如混凝土巴硬化，可向裂縫內裝入干水泥粉，或在表面抹薄層水泥砂漿進行處理；

對于預制構件，也可在裂縫表面涂環氧膠泥或粘貼環氧玻璃布進行封閉處理，以防鋼筋銹蝕。

振搗要充分，但避免過度；
加強混凝土配制和施工操作控制，不使水灰比、砂率、坍落度過大；
可先澆筑深部位，靜停2-3h，待沉降穩定后，再與上部薄截面混凝土同時澆筑，以避免沉降過大導致裂縫。

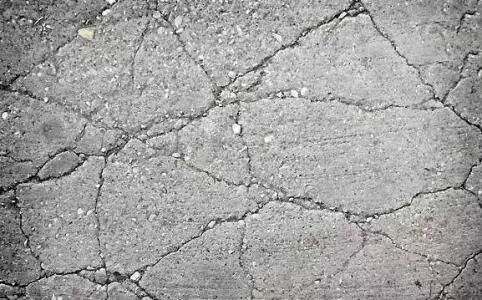

寬度較細，多在0.05-0.2mm之間。走向縱橫交錯，沒有規律性，裂縫分布不均。

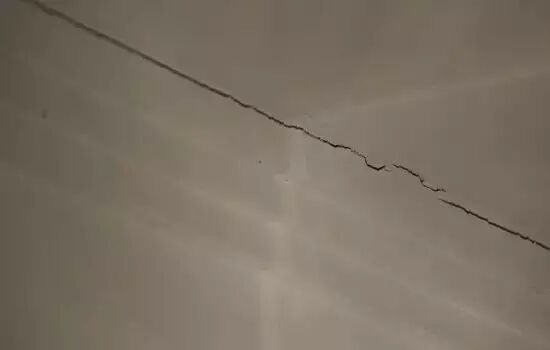

或者平臥長型構件水分蒸發，產生的體積收縮受到地基或墊層的約束，而出現干縮裂縫。

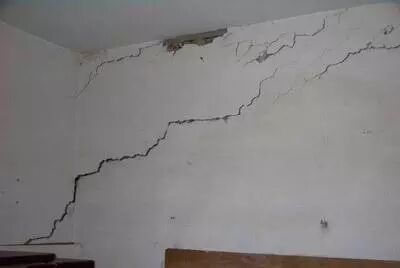

大面積結構裂縫常縱橫交錯，表面溫度裂縫多發生在施工期間，較深的或貫穿的裂縫多發生在澆后2-3個月或更長時間，縫寬受溫度變化影響交明顯，冬期較寬，夏季較細。沿截面高度，裂縫大多呈上寬下窄狀，但個別也有下寬上窄情況，遇頂部或底板配筋較多的結構，有時也有出現中間寬兩端窄的梭形裂縫。

表面溫度裂縫，多由于溫差較大引起的。混凝土結構構件，特別是大體積混凝土基礎澆筑后，在硬化期間水泥放出大量水化熱，內部溫度不斷上升，使混凝土表面和內部溫差較大。當溫度產生非均勻的降溫差時，將導致混凝土表面急劇的溫度變化而產生較大的降溫收縮，此時表面受到內部混凝土的約束，將產生很大的拉應力，而混凝土早期抗拉強度很低，因而出現裂縫。但這種溫差僅在表面處較大，離開表面就很快減弱，因此，裂縫只在接近表面較淺的范圍出現，表面層以下結構仍保持完整。

深進的和貫穿的溫度裂縫多由于結構降溫差較大，受到外界的約束而引起的，當大體積混凝土基礎、墻體澆筑在堅硬地基或厚大的老混凝土墊層上時，沒有采取隔離層等放松約束的措施，如果混凝土澆筑時溫度很高，加上水泥水化熱的溫升很大，使混凝土的溫度很高，當混凝土降溫收縮，全部或部分地受到地基、混凝土墊層或其它外部結構的約束，將會在混凝土內部出現很大的拉應力，產生降溫收縮裂縫。這類裂縫較深，有時是貫穿性的,將破壞結構的整體性。
