為了防止收縮給混凝土帶來的危害，提高混凝土的抗裂、防滲性能，必須采用膨脹混凝土來補(bǔ)償收縮，現(xiàn)階段多采用摻膨脹劑來補(bǔ)償收縮，是一種經(jīng)濟(jì)、適用、高效的方法。

急劇過分的收縮給混凝土質(zhì)量帶來危害

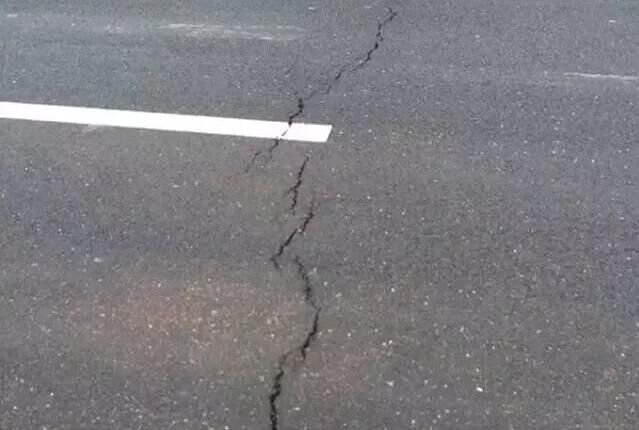

一是混凝土的開裂造成結(jié)構(gòu)破壞；

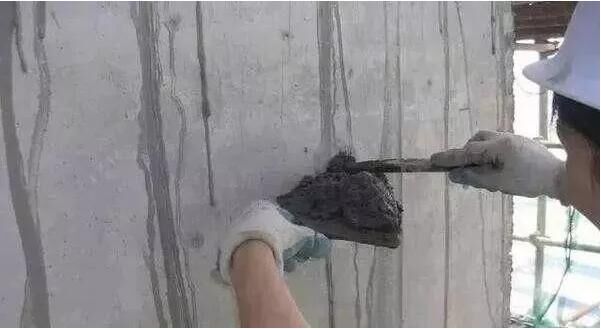

二是混凝土抗?jié)B性不好造成結(jié)構(gòu)局部滲漏；

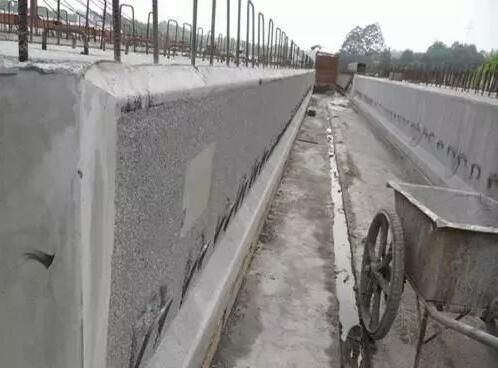

三是混凝土結(jié)構(gòu)開放性裂縫導(dǎo)致混凝土中的鋼筋銹蝕；四是混凝土的收縮影響混凝土主體結(jié)構(gòu)的穩(wěn)定性。

膨脹混凝土施工的關(guān)鍵

正確選擇膨脹劑，控制好防裂抗?jié)B混凝土原材料的進(jìn)貨質(zhì)量。

膨脹劑主要有三種類型：硫鋁酸鈣類、硫鋁酸鈣一氧化鈣類和氧化鈣類。由于鈣礬石的化學(xué)穩(wěn)定性和耐水性優(yōu)良，大多數(shù)企業(yè)生產(chǎn)硫鋁酸鈣類膨脹劑。CaO水化生成CO(OH)2，可以產(chǎn)生膨脹，但CO(OH)2在壓力水下易溶解，所以GB50119—2003規(guī)范規(guī)定，含CaO膨脹劑不得使用在地下、海工等防水工程中，用戶應(yīng)根據(jù)不同性質(zhì)的工程，選擇相應(yīng)類型的膨脹劑。應(yīng)按規(guī)范JC476—2001進(jìn)行隨機(jī)取樣復(fù)檢驗(yàn)收，并要查看生產(chǎn)廠家的營業(yè)執(zhí)照、出廠質(zhì)檢報告、省級以上質(zhì)檢機(jī)構(gòu)出具的檢驗(yàn)報告等質(zhì)量證明文件。因此，商品混凝土生產(chǎn)企業(yè)應(yīng)嚴(yán)格按規(guī)范對膨脹劑進(jìn)行進(jìn)貨復(fù)檢，復(fù)檢合格后方可使用。

膨脹劑作用效果是摻膨脹劑混凝土裂滲防治的關(guān)鍵。

組成膨脹劑的組分是決定膨脹劑作用的關(guān)鍵。使用最多的硫鋁酸鹽型膨脹劑，其膨脹源主要是鈣礬石的生成。在水泥中生成鈣礬石的速度和數(shù)量主要受Al2O3和SO3含量的影響，其中SO3更起到控制作用，膨脹劑中SO3含量的高低可以基本上決定其摻量的大小。石灰系膨脹劑則主要決定于活性CaO含量的多少。因此，使用膨脹劑時，要了解其化學(xué)組成，從而決定其摻量。

膨脹劑的細(xì)度也會影響其膨脹性能。

粉體細(xì)度直接影響其溶解速度，從而影響其生成鈣礬石的時間和數(shù)量，改變膨脹作用在水泥不同強(qiáng)度下的發(fā)生時間，就會影響膨脹率和應(yīng)力值。膨脹劑顆粒較粗，可延緩膨脹作用發(fā)揮時間，使部分未反應(yīng)的膨脹組分在混凝土的一定齡期以后，混凝土已處于干縮狀態(tài)下，與混凝土內(nèi)部的剩余水分繼續(xù)反應(yīng)而產(chǎn)生膨脹，繼續(xù)補(bǔ)償混凝土的干縮。混凝土的自由膨脹率是隨著膨脹劑摻量的增加而增加的。

由于用途不同，要達(dá)到的膨脹效果要求不同，膨脹劑在混凝土中摻量也不同。

儲存的影響：含硫鋁酸鈣熟料、硅鋁酸鹽熟料、鋁酸鈣熟料、生石灰都容易吸水生成鈣礬石而失去活性，影響膨脹性能。膨脹劑若儲存不當(dāng)或儲存期太長受潮結(jié)塊，則必須經(jīng)試驗(yàn)滿足要求后才能使用。

鈣礬石在熱養(yǎng)護(hù)(70℃左右)條件下會發(fā)生分解，生成低硫型水化硫鋁酸鈣，膨脹效應(yīng)很低。當(dāng)由熱養(yǎng)護(hù)轉(zhuǎn)為自然養(yǎng)護(hù)后，低硫型水化硫鋁酸鈣可重新轉(zhuǎn)變成鈣礬石而產(chǎn)生膨脹，有可能導(dǎo)致混凝土開裂。

因此，在大體積混凝土施工中，其內(nèi)部溫度可能達(dá)到70～80℃，應(yīng)及時散熱。另一方面，若溫度太低，膨脹速率減慢且極限膨脹值也減小，因此，最適合的養(yǎng)護(hù)溫度為18～25℃，而最低不能低于5℃，冬期施工應(yīng)采取加溫措施。

【推薦】

【行業(yè)】全斷面隧道掘進(jìn)機(jī)國家標(biāo)準(zhǔn)發(fā)布

【資訊】創(chuàng)新 智能 綠色 第十九屆中國工博會在上海開幕

【企業(yè)】中聯(lián)重科千人股權(quán)激勵計劃落地 董事長獲授288萬股

【展會】建筑四新暨裝配式建筑展 18年三月亮相北京老國展

【市場】《預(yù)拌混凝土、砂漿企業(yè)試驗(yàn)室管理規(guī)范》編制組工作會議召開
